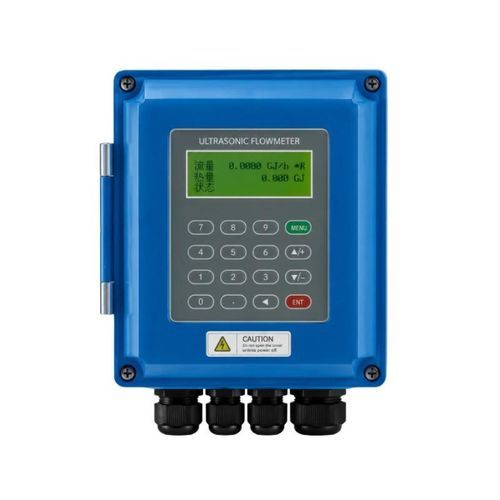

Ультразвуковой расходомер BBUFM-W

объемныйдля водыдля сточных вод

Обзор продукта
BBUFM-W — настенный ультразвуковой расходомер для жидкостей, разработанный для длительного онлайн-мониторинга. Использует метод времени пролёта (transit-time) и совместим с прижимными (clamp-on), погружными и секционными датчиками для воды, сточных вод, охлаждающей воды, масел, химикатов, напитков и других акустически проводящих жидкостей. Конвертер предоставляет аналоговые, импульсные, релейные и изолированные RS485/Modbus интерфейсы; при подключении Pt100 датчиков система может рассчитывать тепловую энергию для отопления/охлаждения.

Ключевые характеристики

• Настенный монтаж для непрерывного онлайн-измерения
• Погрешность измерения ±1%
• Подходит для труб DN25–DN6000
• Прижимные, погружные и секционные датчики
• Измерение потока и тепловой/охлаждающей энергии с Pt100
• Интерфейсы 4–20 mA, импульс, реле и сигналы
• Изолированный RS485 с Modbus
• Конвертер IP67, датчики IP68
• Питание AC или DC

Технические характеристики
Принцип измерения — ультразвуковой метод времени пролёта
Точность — ±1%
Дисплей — 2 × 20 знаков с подсветкой
Диапазон труб — DN25–DN6000
Материалы труб — сталь, нержавеющая сталь, чугун, медь, цемент, PVC, алюминий, стекловолокно, оболочечные трубы
Измеряемые жидкости — вода, сточные воды, охлаждающая вода, масла, химикаты, напитки и другие акустически проводящие жидкости
Температура среды — -30 до +160 °C (в зависимости от датчика)
Диапазон скоростей потока — 0 до ±7 м/с
Мутность — ≤10000 ppm (при ограниченном содержании пузырьков)
Аналоговый выход — один 4-20 mA выход
Импульсный выход — один OCT выход
Релейные выходы — четыре
Входы сигналов — три входа 4-20 mA
Вход температуры — Pt100
Связь — изолированный RS485 с Modbus
Питание — 8 до 36 VDC или 85 до 264 VAC
Потребление — 1.5 W
Рабочая температура конвертера — -20 до +60 °C
Степень защиты — конвертер IP67; датчики IP68
Габариты конвертера — 132 × 150 × 85 мм

Датчики и монтаж

• Прижимные датчики для установки без разрезания трубы
• Погружные датчики для постоянного стационарного измерения
• Секционные датчики для малых труб или стационарной установки
• Высокотемпературные датчики для сред до 160 °C
• Pt100 температурные датчики для измерения энергии

Типичные применения

• Мониторинг потока в стационарных трубопроводах
• Водоснабжение, дренаж и очистка сточных вод
• HVAC и учёт энергии
• Промышленное охлаждение и циркуляционные системы
• Нефть, химия и управление процессами
