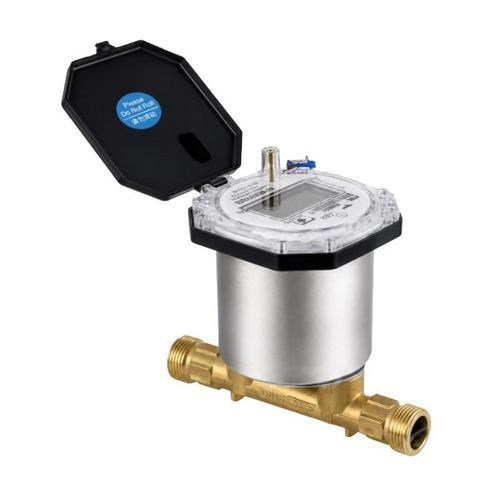

Цифровой счетчик воды BBUWM-V

ультразвуковойс контролем утечек

Обзор продукта BBUWM-V — это ультразвуковой водосчётчик с клапанным управлением, который использует принцип измерения времени прохождения для расчёта расхода на основе разницы во времени распространения ультразвуковых сигналов вверх и вниз по потоку. Он измеряет, отображает и сохраняет данные о потреблении воды, а также оснащён встроенным моторизованным клапаном для дистанционного перекрытия и открытия. Варианты связи NB-IoT/CAT.1, RS485 и M-BUS обеспечивают интеграцию с системами дистанционного считывания показаний и управления водоснабжением. Доступны версии с номинальным диаметром DN15, DN20 и DN25. Основные характеристики

• Ультразвуковое измерение по времени прохождения без механического рабочего колеса
• Встроенный моторизованный клапан для дистанционного управления
• Связь по протоколам NB-IoT/CAT.1, RS485 и M-BUS
• Выбираемый диапазон измерения от R125 до R500
• Измерение прямого и обратного потока
• Степень защиты IP68
• Хранение данных о потреблении воды в локальной памяти до 750 дней
• Дополнительные сигналы тревоги о утечке, разрыве трубы, образовании накипи и ненормальном потреблении

Технические характеристики Параметр — Характеристика Номинальный размер — DN15, DN20, DN25 Разрешение по накопленному объему — 0,000001 м³ Разрешение по расходу — 0,000001 м³/ч Статический рабочий ток — ≤30 мкА Срок службы батареи — >6 лет Дисплей — 8-разрядный ЖК-дисплей Температурный класс — T30; T30/T50 указаны в конфигурациях расхода Класс давления — MAP16 Класс потерь давления — Δp25, Δp40 Степень защиты — IP68 Класс точности — Класс 2 Электромагнитная среда — E2 Класс суровости окружающей среды — Класс 0 Установка — Горизонтальная или вертикальная Чувствительность к профилю расхода — U5/D3 или U0/D0 Обратный поток — поддерживается Связь — NB-IoT/CAT.1, RS485, M-BUS Конфигурации расхода Размер — постоянный расход Q3 — перегрузочный расход Q4 — переходный расход Q2 — минимальный расход Q1 — доступные значения R DN15 — 2,5 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Максимально допустимая погрешность

• От Q1 до значения ниже Q2: ±5 %
• От Q2 до Q4: ±2 % при температуре воды до 30 °C и ±3 % при температуре выше 30 °C

Габаритные размеры и соединения Размер — Длина L — Ширина W — Высота H — Вес — Резьба корпуса измерителя — Резьба соединения DN15 — 165 мм — 103 мм — 148 мм — 1 кг — G3/4B — R1/2 DN20 — 195 мм — 103 мм — 154 мм — 1,2 кг — G1B — R3/4 DN25 — 225 мм — 103 мм — 160 мм — 1,5 кг — G1 1/4B — R1 Применимые стандарты

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Беспроводной M-Bus

Характеристики / технические данные

• Модель: BBUWM-V
• Принцип измерения: ультразвуковой по времени прохождения (без механического рабочего колеса)
• Номинальные размеры: DN15, DN20, DN25
• Диапазон измерения (значения R): 125, 160, 200, 250, 315, 400, 500
• Постоянный расход (Q3): DN15 2,5 м³/ч; DN20 4 м³/ч; DN25 6,3 м³/ч
• Разрешение по накопленному объему: 0,000001 м³
• Разрешение по текущему расходу: 0,000001 м³/ч
• Класс точности: Класс 2
• Дисплей: 8-разрядный ЖК-дисплей
• Срок службы батареи: >6 лет
• Степень защиты: IP68
• Класс давления: MAP16
• Класс потерь давления: Δp25, Δp40
• Температурный класс: T30 (T30/T50 в конфигурациях расхода)
• Установка: Горизонтальная или вертикальная
• Чувствительность к профилю расхода: U5/D3 или U0/D0
• Обратный поток: поддерживается
• Связь: NB-IoT/CAT.1, RS485, M-BUS
• Локальный журнал: до 750 дней записей о потреблении воды
• Дополнительные сигналы тревоги: утечка, разрыв трубы, образование накипи, ненормальное использование
• Применимые стандарты: GB/T 778.1-3-2017; JJG 162-2019; CJ/T 434-2013; EN 13757-4 Беспроводной M-Bus
