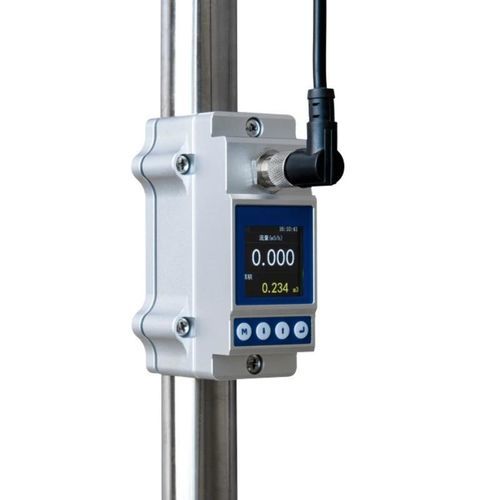

Цифровой теплосчетчик BBUEM-S

ультразвуковой4-20 мАModbus

Обзор продукта BBUEM-S — это ультразвуковой счетчик энергии нагрева и охлаждения с зажимным креплением, предназначенный для небольших водопроводных труб. Датчик расхода и соответствующие датчики температуры крепятся снаружи труб с помощью специальных кронштейнов, что исключает необходимость в разрезании или модификации существующих трубопроводов. Счетчик измеряет скорость потока воды, температуру подачи и обратного потока, а также перепад температур, на основе чего рассчитывает накопленную энергию нагрева или охлаждения. Он предназначен для централизованных систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), систем теплообмена и систем управления энергопотреблением зданий. Основные характеристики

• Специализированные конфигурации для труб диаметром от DN15 до DN80
• Внешний монтаж датчика расхода и датчиков температуры
• Отсутствие необходимости в разрезании труб, прерывании технологического процесса или контакте с жидкостью
• Монтажные кронштейны,
• Крепежные кронштейны, адаптированные к конкретному размеру трубы
• OLED-дисплей для отображения расхода и накопленной энергии
• Выход 4–20 мА и интерфейс RS485

Типичные области применения

• Центральные системы охлаждённой и охлаждающей воды в системах ОВКВ
• Небольшие системы отопления и теплообмена
• Зональный мониторинг энергопотребления зданий
• Охлаждающая вода промышленного оборудования
• Подсчёт энергии, затраченной на отопление и охлаждение

Технические характеристики (таблица) Принцип измерения: ультразвуковое измерение времени прохождения Среда: вода Диапазон скоростей: от 0,1 до 5,0 м/с Точность измерения расхода: ±2,0 % Повторяемость: 0,8 % Диаметр трубы: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Датчики температуры: PT1000 Диапазон измерения температуры: от 2 до 105 °C Температура среды: от 0 до 50 °C Аналоговый выход: 4–20 мА, максимальная нагрузка 600 Ом Выход сигнала тревоги: опциональные верхний и нижний пределы сигнализации OCT Связь: RS485 / Modbus; опционально MeterBUS Питание: 24 В постоянного тока Длина кабеля: 1,8 м Дисплей: OLED 128 × 64 Хранение данных: ежедневные, ежемесячные, ежегодные записи и записи суммарного расхода Температура окружающей среды: от 0 до 50 °C Влажность: 0–95 % относительной влажности, без конденсации Степень защиты: IP54 Материал корпуса: алюминиевый сплав Материалы труб: нержавеющая сталь, углеродистая сталь и ПВХ Конфигурации труб (справочные данные) Номинальный размер / Номинальный внешний диаметр трубы / Номинальный внутренний диаметр трубы / Номинальная толщина стенки DN15: 20 мм / 15 мм / 2,5 мм DN20: 25 мм / 19 мм / 3 мм DN25: 32 мм / 26 мм / 3 мм DN32: 40 мм / 33 мм / 3,5 мм DN40: 50 мм / 43 мм / 3,5 мм DN50: 63 мм / 55 мм / 4 мм DN65: 75 мм / 67 мм / 4 мм DN80: 90 мм / 82 мм / 4 мм Измерения и отображение

• Мгновенный расход
• Общий прямой и чистый расход
• Температура подачи и обратного потока
• Перепад температур
• Накопленная энергия на отопление или охлаждение
• Ежедневные, ежемесячные и годовые накопленные показатели

Комплектация

• Ультразвуковой датчик расхода
• Зажимной датчик расхода
• Два датчика температуры PT1000
• Кронштейны для крепления датчиков температуры
• Кронштейн для крепления датчика расхода
• Соединительные кабели

Информация для выбора

• Номинальный размер трубы и фактический наружный диаметр
• Материал трубы, внутренний диаметр и толщина стенки
• Область применения: отопление или охлаждение
• Температура среды и окружающей среды
• Требуемая выходная мощность и интерфейс связи

Характеристики / Технические спецификации

• Принцип измерения: ультразвуковое время прохождения
• Среда: Вода
• Диапазон скоростей: от 0,1 до 5,0 м/с
• Точность измерения расхода: ±2,0 %
• Повторяемость: 0,8 %
• Поддерживаемые размеры труб: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Датчики температуры: PT1000
• Диапазон измерения температуры: от 2 до 105 °C
• Диапазон температур среды: от 0 до 50 °C
• Аналоговый выход: 4–20 мА (макс. нагрузка 600 Ом)
• Связь: RS485 / Modbus (опционально MeterBUS)
• Питание: 24 В постоянного тока
• Длина кабеля: 1,8 м
• Дисплей: OLED 128 × 64
• Хранение данных: Ежедневные, ежемесячные, ежегодные записи и показания сумматора расхода
• Температура окружающей среды: от 0 до 50 °C
• Влажность: 0–95 % относительной влажности, без конденсации
• Степень защиты: IP54
• Материал корпуса: алюминиевый сплав
• Совместимые материалы труб: нержавеющая сталь, углеродистая сталь, ПВХ
