Расходомер время перехода ультразвуковой волны BBUFM-P

объемныйдля водыдля сточных вод

Обзор продукта

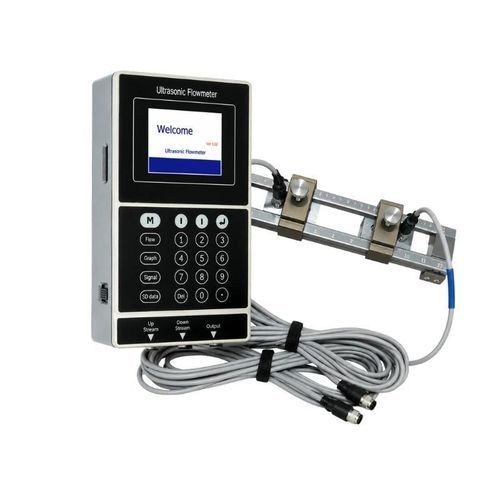

BBUFM-P — портативный хомутный (clamp-on) ультразвуковой расходомер для жидкости, предназначенный для полевых испытаний, инспекций и временной проверки расхода. Принцип измерения — метод времени пролёта; хомутные датчики устанавливаются снаружи трубопровода на встроенную направляющую. Не требуется резка трубы, остановка процесса или контакт с жидкостью.

Ключевые особенности

• Портативный комплект для инспекции и временных измерений
• Бесконтактная хомутная установка без потери давления и риска утечек
• Перезаряжаемая батарея — примерно 16 часов работы
• Цветной TFT-дисплей и цифровая клавиатура для удобной настройки на месте
• Интегрированная направляющая для выверенного размещения датчиков
• Аналоговый выход 4–20 mA для интеграции в системы учёта

Типичные области применения

• Инспекция трубопроводов и проверка расхода на месте
• Полевое сравнение установленных расходомеров
• Временные измерения на промышленных технологических линиях
• Системы водоснабжения, сточных вод и орошения
• Испытания водного потока в системах ОВК и энергосистемах

Комплект поставки

• Портативный передатчик ультразвукового расходомера
• Хомутные датчики, смонтированные на направляющей
• Кабель датчика
• Кабель выхода 4–20 mA
• Адаптер питания
• Монтажные аксессуары и крепления
• Акустический компаунд
• Рулетка
• Транспортировочный кейс

Установка
Для установки в зависимости от диаметра трубы и условий на объекте могут применяться методы монтажа V, N, Z или W. Выбранный участок трубопровода должен быть заполнен и обеспечивать требуемые прямые участки до и после места установки для обеспечения точных измерений.

Доступные опции
Крепление преобразователя: встроенная направляющая
Стандартная длина кабеля: 5 м
Удлинённый кабель: до 20 м с шагом 5 м
Выход: 4–20 mA

Информация для выбора

• Наружный диаметр трубы, материал и толщина стенки
• Материал и толщина внутренней облицовки (liner)
• Тип жидкости и рабочая температура
• Ожидаемый диапазон расхода или скорости
• Место измерения и доступные прямые участки трубопровода
• Требуемая длина кабеля

Технические характеристики

• Принцип измерения: ультразвуковой метод времени пролёта
• Среда: жидкость в заполненной трубе
• Диапазон скоростей: -12 до +12 м/с
• Погрешность: ±0,5% от показания; ±0,01 м/с в зоне низких скоростей
• Воспроизводимость: 0,15%
• Линейность: 0,5%
• Диапозон размеров труб: DN25 до DN5000
• Аналоговый выход: 4–20 mA, макс. нагрузка 750 Ω
• Время работы от батареи: примерно 16 часов
• Дисплей: 3,5" TFT LCD, 480 × 320
• Температура эксплуатации передатчика: -40 до +60 °C
• Температура стандартных датчиков: -40 до +60 °C
• Влажность: до 95% RH, без конденсации
• Корпус передатчика: алюминиевый сплав, обработанный ЧПУ
• Масса передатчика: примерно 0,82 кг
• Масса датчиков и направляющей: примерно 1,29 кг
