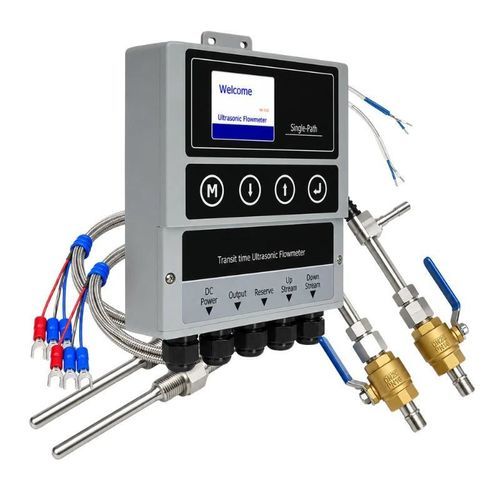

Цифровой теплосчетчик BBUEM-F

ультразвуковой4-20 мАModbus

Обзор продукта
BBUEM-F — стационарный ультразвуковой прибор для мониторинга энергии отопления и охлаждения в замкнутых водяных системах. Он использует транзитное ультразвуковое измерение расхода в сочетании с парными входами температуры для расчёта мгновенной мощности и накопленной энергии по расходу и разности температур подача–обратка. Наружные зажимные преобразователи расхода уменьшают необходимость модификации трубопровода и время простоя; счётчик пригоден для центральных ОВК, сетей районного теплоснабжения/охлаждения, тепловых пунктов, котельных, энергоменеджмента и промышленного циркуляционного водоснабжения.

Ключевые особенности

• Измерение расхода, температур подачи и возврата, ΔT и накопленной тепловой/холодовой энергии
• Наружная зажимная установка датчиков без разреза трубы
• Два согласованных входа температуры (PT1000)
• Аналоговые (4–20 mA), импульсные, релейные и RS485 (Modbus) интерфейсы
• Суммирование прямого, обратного и чистого расхода
• Стандартные и расширенные версии для разных требований по точности и номинальным диаметрам труб

Типичные области применения

• Системы холодоснабжения и охлаждающие контуры
• Районное теплоснабжение и районное охлаждение
• Тепловые пункты и котельные установки
• Энергоменеджмент зданий
• Мониторинг циркуляционной воды и энергопотребления в промышленности

Технические характеристики

• Модель: BBUEM-F (стационарный ультразвуковой счётчик тепловой/холодовой энергии)
• Принцип измерения расхода: ультразвуковая транзитная методика
• Среда: жидкость в полностью заполненной трубе
• Диапазон скоростей: -12 до +12 м/с
• Погрешность по скорости: стандарт ±1,0% от показания; расширенная ±0,5% от показания
• Погрешность на малых скоростях: ±0,01 м/с
• Класс точности энергосчётчика: Класс 2
• Диаметры труб: стандарт DN25–DN2000; расширенный DN25–DN5000
• Дисплей: стандарт 2,2" TFT LCD (320×240); расширенный 2,8" TFT LCD (320×240)
• Аналоговый выход: 4–20 mA, макс. нагрузка 750 Ω
• Импульсный выход: 0–9999 Гц
• Релейный выход: SPST, макс. 1 Гц
• Коммуникация: RS485, протокол Modbus
• Питание: 24–36 VDC
• Температура работы передатчика: -40 до +60 °C
• Температурный диапазон датчиков расхода: -40 до +80 °C
• Диапазон температур для датчиков: -10 до +105 °C
• Влажность: до 95% RH, без конденсации
• Корпус передатчика: технический пластик (стандарт); фрезерованный алюминиевый сплав (расширенный)

Конфигурация датчиков

• Преобразователи расхода: наружные зажимные; вставные — опция
• Температурные датчики: согласованные PT1000
• Крепление температурных датчиков: наружный захват или вставка
• Стандартная длина кабеля: 10 м
• Методы установки преобразователей расхода: V, N, Z или W

Измерительные функции

• Мгновенный расход и скорость
• Суммы расхода прямого, обратного и чистого
• Температуры подачи и возврата
• Разность температур (ΔT)
• Мгновенная мощность нагрева или охлаждения
• Накопленная энергия нагрева или охлаждения

Информация для выбора

• Укажите назначение: нагрев или охлаждение
• Предоставьте наружный диаметр трубы, материал и толщину стенки
• Укажите материал и толщину футеровки, если есть
• Уточните тип жидкости и диапазон рабочих температур
• Предоставьте ожидаемый диапазон расхода и разность температур
• Выберите метод крепления температурных датчиков (наружный или вставной)
• Укажите требуемые выходы, протокол связи и длину кабеля
