Расходомер время перехода ультразвуковой волны BBUFM-S

объемныйдля водыдля химических продуктов

Обзор продукта

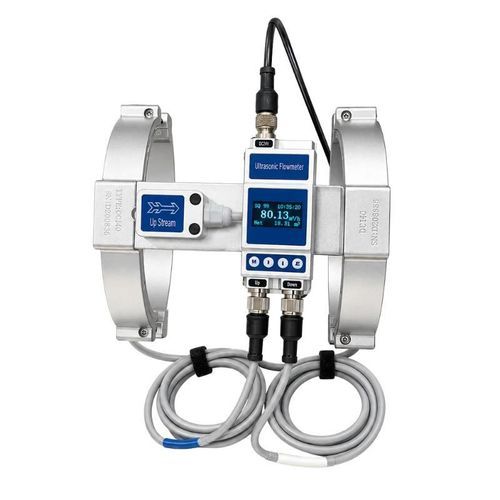

BBUFM-S — прижимной ультразвуковой расходомер жидкости по методу времени пролёта, разработанный для малых диаметров труб и простой интеграции в оборудование. Датчики устанавливаются снаружи на трубопровод с помощью подобранного по размеру кронштейна: не требуется резка или сверление труб и отсутствует контакт с рабочей жидкостью. Доступны конфигурации компактная, дистанционная и дистанционная для высоких температур; прибор подходит для онлайн-мониторинга воды, очищенной и ультрачистой воды, напитков и других чистых технологических жидкостей в моечных установках, производственных линиях и системах ОВК (HVAC).

Ключевые особенности

• Бесконтактный прижимной монтаж без изменения трубопровода
• Кронштейн, подобранный по размеру, для точного позиционирования датчиков
• Варианты: компактный, дистанционный и дистанционный для высоких температур
• Совместим с металлическими и распространёнными пластиковыми трубами
• OLED-дисплей для мгновенного и накопленного расхода
• 4–20 mA, RS485/Modbus и опциональный выход аварии OCT
• Отсутствие подвижных частей, минимальное падение давления, низкое обслуживание

Типичные применения

• Промышленные и стеклоочистные установки
• Линии производства напитков, пищевых продуктов и фармацевтики
• Системы очищенной и ультрачистой воды
• Блоки HVAC, охлаждающая вода и холодильные контуры
• Мониторинг передачи химических и технологических жидкостей
• Контроль расхода в трубах малого диаметра и интеграция в OEM-оборудование

Подходящие жидкости
Предназначен для чистых жидкостей со стабильными акустическими свойствами и минимальным содержанием пузырьков или кавитации. Типичные среды:

• Водопроводная вода, очищенная и ультрачистая вода
• Напитки и спиртосодержащие жидкости
• Кислотные, щелочные и солевые растворы
• Очистные жидкости и выбранные химические растворители
• Другие технологические жидкости, пригодные для ультразвуковой передачи

Технические характеристики
Принцип измерения: ультразвуковое время пролёта
Диапазон скоростей: 0,1 до 5,0 м/с
Точность: ±2,0%
Воспроизводимость: 0,8%
Диапазон наружных диаметров труб: ~9,53 до 220 мм
Аналоговый выход: 4–20 mA, макс. нагрузка 600 Ω
Аварийный выход: опциональный OCT сигнал по верхнему/нижнему пределу
Связь: RS485, протокол Modbus
Питание: 24 VDC
Стандартная длина кабеля: 2,0 м
Дисплей: OLED 128 × 64
Счётчик: шесть разрядов
Хранение данных: суточные, месячные, годовые и накопленные записи расхода
Температура окружающей среды (компакт): 0 до 50 °C
Влажность: 0–95% RH, без конденсации
Степень защиты: IP54
Материал корпуса: алюминиевый сплав

Варианты конфигурации
Compact: передатчик и датчик в одном блоке; для наружных диаметров труб ~9,53 до 110 мм
Remote: дисплей/передатчик и датчик раздельно; охватывает OD труб ~9,53 до 220 мм
Remote high-temperature: раздельные передатчик и датчик с расширенным диапазоном температуры среды до 0 до 110 °C

Диапазоны температур
Compact: 0 до 50 °C
Standard remote: 0 до 80 °C
Remote high-temperature: 0 до 110 °C

Конфигурации труб
9,53 mm — DN6
12,7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200

Опорные диапазоны расхода
9,53 mm: 0.02 m³/h — 0.66 m³/h
12,7 mm: 0.04 m³/h — 1.18 m³/h
15 mm: 0.06 m³/h — 1.84 m³/h
20 mm: 0.06 m³/h — 3.18 m³/h
25 mm: 0.11 m³/h — 5.65 m³/h
32 mm: 0.18 m³/h — 8.83 m³/h
40 mm: 0.29 m³/h — 14.47 m³/h
50 mm: 0.45 m³/h — 22.61 m³/h
63 mm: 0.71 m³/h — 35.33 m³/h
75 mm: 1.19 m³/h — 59.70 m³/h
90 mm: 1.81 m³/h — 90.43 m³/h
110 mm: 2.83 m³/h — 141.30 m³/h
140 mm: 4.42 m³/h — 220.78 m³/h
160 mm: 6.36 m³/h — 317.93 m³/h
220 mm: 11.30 m³/h — 565.20 m³/h

Совместимые материалы труб

• Нержавеющая сталь
• Углеродистая сталь
• Медь
• PVC / CPVC
• PVDF
• PPR / PPH
• PFA / PU
• HDPE

Измерения и отображение

• Мгновенный расход
• Накопленный чистый расход
• Суточные, месячные и годовые накопленные записи
• Метрические и имперские единицы
• Аварийные сигналы по верхнему и нижнему пределу

Информация для подбора

• Фактический наружный диаметр трубы, внутренний диаметр и толщина стенки
• Материал трубы
• Тип жидкости
• Температура среды
• Ожидаемый диапазон расхода
• Выбор конфигурации: compact, remote или remote high-temperature
• Необходимые выходы и интерфейсы связи

Характеристики / Технические данные

• Принцип измерения: ультразвуковое время пролёта
• Диапазон скоростей: 0,1 до 5,0 м/с
• Точность: ±2,0%
• Воспроизводимость: 0,8%
• Диапазон OD трубы: ~9,53 до 220 мм
• Аналоговый выход: 4–20 mA (600 Ω макс.)
• Авария: опциональная OCT верх/низ
• Связь: RS485, Modbus
• Питание: 24 VDC
• Длина кабеля: 2,0 м (стандарт)
• Дисплей: OLED 128 × 64
• Счётчик: шесть разрядов
• Хранение данных: суточно, ежемесячно, ежегодно, накопительно
• Температура окружающей среды (compact): 0 до 50 °C
• Защита: IP54
• Корпус: алюминиевый сплав
