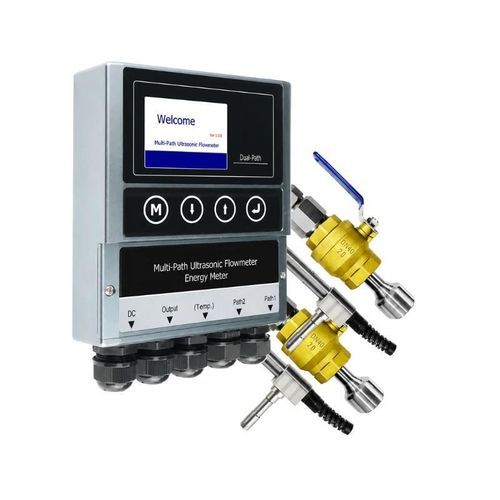

Расходомер время перехода ультразвуковой волны BBUFM-DP

объемныйдля жидкостейDN25 - 1"

Обзор продукта
BBUFM-DP — стационарный хомутный (без разреза трубы) ультразвуковой расходомер жидкости по принципу времени пролёта с двумя независимыми акустическими путями на одной трубе. Каждый путь предоставляет расход, скорость, положительные/отрицательные/чистые суммарные значения и диагностические данные. Хомутные датчики устанавливаются снаружи трубопровода, обеспечивая неинвазивное измерение на существующих магистралях.

Ключевые особенности

• Двойной акустический путь для повышения стабильности и перекрёстной диагностики
• Независимые поток, скорость, сумматор и диагностика ошибок для каждого пути
• Неинвазивное хомутное крепление — отсутствие контакта с жидкостью
• Работает на заполненных трубах и с жидкостями, содержащими небольшое количество пузырьков или взвешенных веществ
• Выходы: 4–20 mA, импульс, реле и RS485 (Modbus)
• Отсутствие подвижных частей, низкие потери напора и минимальное обслуживание

Типичные области применения

• Критические линии водоснабжения и промышленные циркуляционные линии
• Станции очистки воды и сточных вод
• Химические и промышленные технологические линии
• Орошение и крупные водопередающие трубопроводы
• Контрольные точки, требующие повышенной стабильности и диагностики

Технические характеристики
Принцип измерения: ультразвуковое время пролёта
Акустические пути: двойной путь
Среда: жидкость в заполненной трубе
Диапазон скоростей: -12 до +12 м/с
Точность: ±0,5% от показания; ±0,01 м/с в низкоскоростном диапазоне
Повторяемость: 0,15%
Линейность: ±0,5%
Диаметры труб: DN25 до DN5000
Аналоговый выход: 4–20 mA, макс. нагрузка 750 Ω
Импульсный выход: 0–9999 Гц, OCT
Релейный выход: SPST, макс. 1 Гц
Связь: RS485, протокол Modbus
Питание: 24–36 VDC
Дисплей: 3.5 in TFT LCD, 480 × 320
Температура передатчика: -40 до +60 °C
Температура стандартных датчиков: -40 до +80 °C
Влажность: до 95% RH, без конденсации
Применимая мутность: 0–12000 NTU
Применимый диапазон pH: 6–9
Корпус передатчика: литой алюминий, IP54
Защита датчиков: IP68
Вес передатчика стандартный: прибл. 1,5 кг
Вес стандартного комплекта датчиков: прибл. 1,5 кг
Стандартная длина кабеля: 10 м (удлиняется до 200 м)

Дисплей и диагностика

• Показания расхода и скорости для обоих путей
• Положительные, отрицательные и чистые суммарные значения
• Независимое отображение состояния и диагностика по каждому пути
• Коды ошибок и диагностическая информация для оценки установки

Датчики и установка
Стандарт: двойные хомутные датчики для наружного монтажа на трубе. Опция: погружные/вставные датчики при необходимости. Стандартный кабель 10 м, удлиняется до 200 м с шагом 5 м. Методы монтажа: V, N, Z или W в зависимости от трубы и применения. Передатчик крепится на стену.

Информация для выбора

• Наружный диаметр трубы или номинальный диаметр (DN)
• Материал трубы, материал внутренней облицовки и толщина стенки
• Тип жидкости, мутность и рабочая температура
• Требуемый диапазон расхода или скорости
• Схема крепления датчиков (V/N/Z/W)
• Требуемые выходы, интерфейс связи и длина кабеля

Модель / Техническое резюме

• Модель: BBUFM-DP
• Принцип: ультразвуковое время пролёта
• Акустические пути: двойной путь
• Диапазон труб: DN25 до DN5000
• Диапазон скоростей: -12 до +12 м/с
• Точность: ±0,5% от показания; ±0,01 м/с в низком диапазоне
• Выходы: 4–20 mA, импульс, реле, RS485 (Modbus)
• Питание: 24–36 VDC
• Дисплей: 3.5 in TFT LCD
• Корпус: литой алюминий, IP54; датчики IP68
