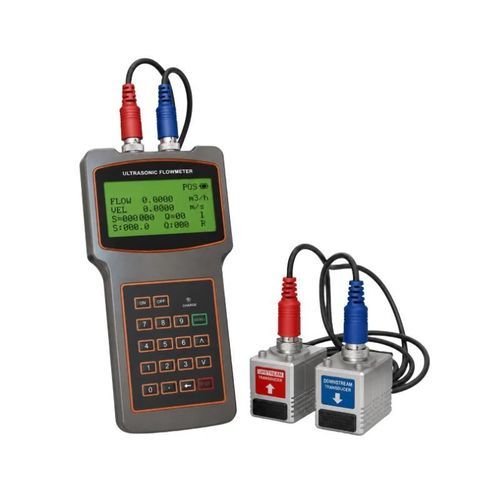

Расходомер время перехода ультразвуковой волны BBUFM-H

объемныйдля водыдля сточных вод

Обзор продукта
BBUFM-H — портативный накладной (clamp-on) ультразвуковой расходомер для жидкостей, предназначенный для полевых проверок, ввода в эксплуатацию и временных измерений. Накладные датчики (магнитные или на кронштейне) крепятся снаружи трубопровода и позволяют измерять расход без остановки процесса и без потери давления.

Ключевые характеристики

• Портативный ручной корпус для оперативных полевых и пуско-наладочных замеров
• Неинвазивная накладная установка; не требуется остановка трубопровода
• Погрешность измерения ±1% и высокая повторяемость
• Диапазон диаметров труб от DN15 до DN6000 в зависимости от датчика
• Доступны стандартные и высокотемпературные датчики; степень защиты датчика IP67
• Подсвечиваемый ЖК-дисплей 4 × 16 символов для отображения на месте
• Встроенный регистратор (>2 000 записей) и изолированный интерфейс RS232
• Питание от трех аккумуляторов Ni‑MH 1,2 В AAA; >12 часов непрерывной работы

Технические характеристики
Принцип измерения — Метод времени перехода (ultrasonic transit time)
Точность — ±1%
Линейность — 0,5%
Воспроизводимость — 0,2%
Диапазон скорости потока — 0 до ±10 м/с
Диаметр труб — DN15 до DN6000 (в зависимости от датчика)
Материалы труб — Сталь, нержавеющая сталь, чугун, медь, цемент, PVC, алюминий, стекловолокно, выстланные трубы
Измеряемые жидкости — Вода, сточные воды, морская вода, масла, химикаты, напитки и другие однородные акустически проводящие жидкости
Температура среды — -30 до +160 °C (в зависимости от датчика)
Мутность — ≤10000 ppm при ограниченном содержании пузырьков
Дисплей — 4 × 16 символов с подсветкой LCD
Хранение данных — >2 000 записей измерений
Связь — Изолированный RS232
Условия окружающей среды блока — -20 до +60 °C; ≤85% относительная влажность
Защита датчика — IP67
Аккумулятор — 3 × 1,2 V AAA Ni‑MH
Непрерывная работа — >12 часов
Адаптер — 90 до 260 VAC
Потребление — 1,5 W
Габариты основного блока — 200 × 93 × 32 мм

Варианты датчиков
Малый clamp-on — Диаметр: DN15 до DN100 — Температура: -30 до +90 °C
Средний clamp-on — Диаметр: DN50 до DN700 — Температура: -30 до +90 °C
Большой clamp-on — Диаметр: DN300 до DN6000 — Температура: -30 до +90 °C
Высокотемпературный clamp-on — Диаметр: DN15 до DN6000 — Температура: до +160 °C
Clamp-on с кронштейном — Диаметр: DN15 до DN700 — Температура: -30 до +90 °C
Кронштейн для высоких температур — Диаметр: DN15 до DN700 — Температура: до +160 °C

Типичные области применения

• Инспекция систем водоснабжения и дренажа
• Системы ОВК, цепи холодной и горячей воды
• Проверка расхода на промышленных трубопроводах
• Нефтеперерабатывающая, химическая и энергетическая промышленности
• Пусконаладочные работы, временные измерения и полевые замеры

Краткие характеристики

• Принцип: Ультразвуковой метод времени перехода
• Точность: ±1%
• Диапазон потока: 0 до ±10 м/с
• Диапазон труб: DN15–DN6000 (в зависимости от модели)
• Температура: -30 до +160 °C (в зависимости от модели)
• Регистратор: >2 000 записей
• Связь: Изолированный RS232
• Автономная работа: >12 часов (3 × AAA Ni‑MH)
• Защита датчика: IP67
