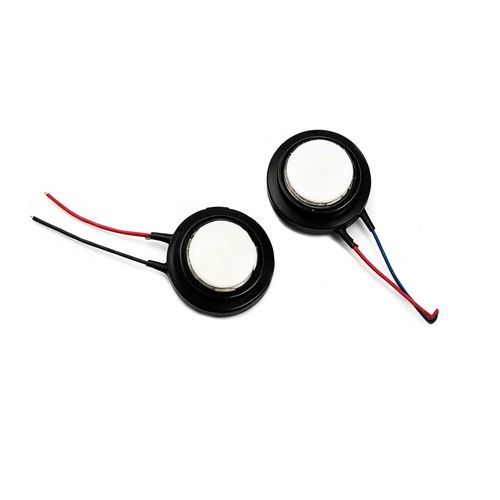

Пьезоэлектрический ультразвуковой преобразователь HCTG500KA

лучевойдля измерений

Обзор продукта
Ультразвуковой преобразователь HCTG500KA разработан для интеграции в ультразвуковые расходомеры газа. Номинальная центральная резонансная частота — 500 кГц (±4 %); узкий угол излучения обеспечивает точные измерения времени прохождения в газовых средах. При интеграции в электронику датчика требуется соответствующая обработка и кондиционирование сигнала.

Ключевые характеристики

• Центральная резонансная частота: 500 кГц ± 4 %
• Угол пучка: 5° ± 1°
• Чувствительность (5 см): -50 dB минимум
• Емкость: 300 pF ± 20 %
• Параллельная импеданс: 70 Ω ± 30 %
• Максимальное рабочее напряжение: < 500 V
• Диапазон рабочих температур: -20 до 70 °C

Технические характеристики

• Модель: HCTG500KA
• Применение: Ультразвуковые расходомеры газа (transit-time / time-of-flight)
• Центральная резонансная частота: 500 кГц ± 4 %
• Угол пучка: 5° ± 1°
• Чувствительность (измеренная на 5 см): -50 dB min
• Емкость: 300 pF ± 20 %
• Параллельная импеданс: 70 Ω ± 30 %
• Максимальное рабочее напряжение: < 500 V
• Рабочая температура: -20 до 70 °C
