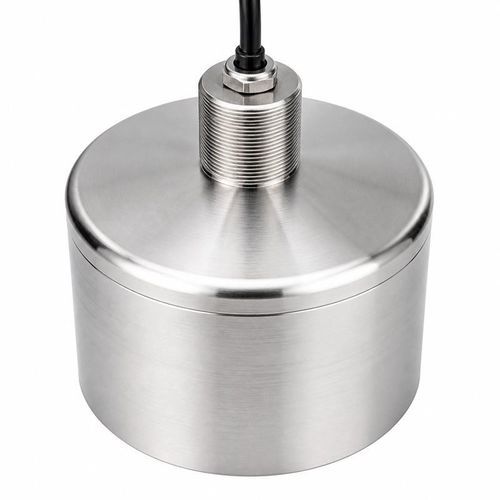

Ультразвуковой передатчик расхода BBFM-Q28K

с контактным ультразвукомобъемныйдля жидкостей

Погружной 28 kHz преобразователь для потоков жидкости
BBFM-Q28K — погружной ультразвуковой преобразователь для измерения расхода жидкостей в промышленности, измерения скорости в трубопроводах и мониторинга расхода на очистных/водоочистных установках. Подходит для установки в линии и интеграции в встроенные модули измерения расхода.

Характеристики стандартной конфигурации
Параметр — Спецификация
Модель — BBFM-Q28K
Центральная частота — 28 kHz ±20%
Минимальная импеданс — 55 Ω ±20%
Емкость — 65 000 pF ±20% при 1 kHz
Рабочее напряжение — пиковое напряжение <3 000 Vpp
Рабочая температура — -40 до +80°C
Допустимое давление — ≤10 kgf или 1 MPa
Угол полувозраста мощности — 20° ±10% при -3 dB
Материал корпуса — 304 нержавеющая сталь + PI
Класс защиты — IP68
Вес — 7 500 g ±5% с кабелем 20 m ±0,3 m

Доступные акустические конфигурации
Центральная частота — Угол полувозраста мощности при -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%

Электрическое согласование и установка
Для стандартной конфигурации согласуйте электронику с минимальной импедансой 55 Ω ±20% и емкостью 65 000 pF ±20% при 1 kHz. Держите пиковое напряжение ниже 3 000 Vpp. Работа задана в диапазоне -40 до +80°C и до 10 kgf (1 MPa), с защитой IP68. Указанный вес 7 500 g ±5% относится к конфигурации с кабелем 20 m ±0,3 m.

Технические характеристики / спецификации

• Модель: BBFM-Q28K
• Центральная частота (стандарт): 28 kHz ±20%
• Альтернативная центральная частота: 28 kHz ±5%
• Угол полувозраста мощности (стандарт): 20° ±10% при -3 dB
• Угол полувозраста мощности (альтерн.): 53,7° ±10% при -3 dB
• Минимальная импеданс: 55 Ω ±20%
• Емкость: 65 000 pF ±20% при 1 kHz
• Рабочее напряжение: пиковое напряжение < 3 000 Vpp
• Диапазон рабочей температуры: -40 до +80°C
• Допустимое давление: ≤10 kgf или 1 MPa
• Материал корпуса: 304 нержавеющая сталь + PI
• Класс защиты: IP68
• Вес: 7 500 g ±5% (с кабелем 20 m ±0,3 m)
• Типичные применения: промышленные счетчики расхода жидкостей, измерение скорости в трубах, мониторинг расхода на очистных, встроенные модули измерения расхода
