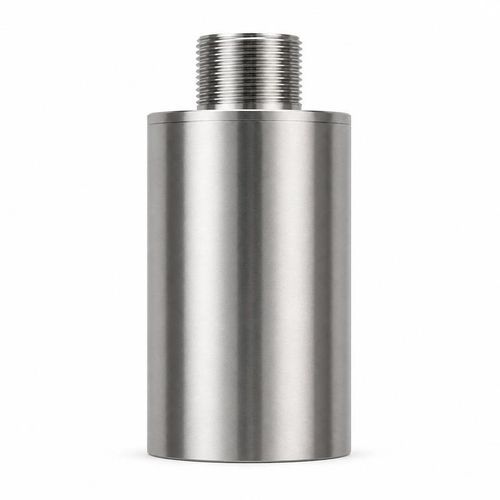

Ультразвуковой передатчик расхода BBFM-Q34K

время перехода ультразвуковой волныобъемныйдля газов

Обзор
BBFM-Q34K — ультразвуковой расходный преобразователь с частотой 34 кГц, предназначенный для измерения расхода дымовых газов, контроля отработавших газов котлов и промышленных выпускных трубопроводов. Подходит для измерений времени пролета в высокотемпературных газах. Диапазон рабочей температуры: -20 до +150 °C. Допустимое давление до 3 kgf (0,3 MPa). Степень защиты IP68. Корпус из нержавеющей стали для устойчивости к коррозии в условиях выхлопа.

Технические характеристики
Модель: BBFM-Q34K
Центральная частота: 34 kHz ±5%
Минимальное сопротивление: 900 Ω ±20%
Емкость: 5 000 pF ±20% при 1 kHz
Рабочее напряжение: пиковое напряжение <1 500 Vpp
Рабочая температура: -20 до +150 °C
Класс давления: ≤3 kgf (0,3 MPa)
Угол луча на полувысоте: 11,5° ±10% при -3 dB
Материал корпуса: нержавеющая сталь
Степень защиты: IP68

Назначенные измерительные задачи

• Измерение расхода дымовых газов
• Контроль отработавших газов котлов
• Промышленные выпускные каналы
• Измерение времени пролета в высокотемпературных газах

Технические характеристики (список)

• Модель: BBFM-Q34K
• Центральная частота: 34 kHz ±5%
• Минимальное сопротивление: 900 Ω ±20%
• Емкость: 5 000 pF ±20% при 1 kHz
• Рабочее напряжение: пиковое напряжение <1 500 Vpp
• Рабочая температура: -20 до +150 °C
• Класс давления: ≤3 kgf или 0,3 MPa
• Угол луча на полувысоте: 11,5° ±10% при -3 dB
• Материал корпуса: нержавеющая сталь
• Степень защиты: IP68
