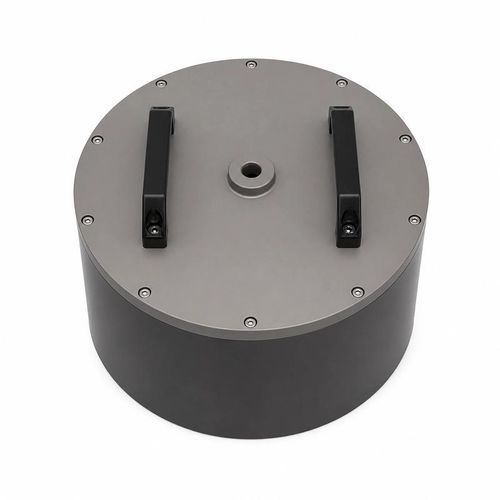

Ультразвуковой передатчик расхода BBFM-Q15K

объемныйдля жидкостейдля контроля процесса

Обзор
BBFM-Q15K — это погружной (wetted) ультразвуковой преобразователь для измерения расхода, работающий на номинальной частоте 15 kHz. Документированные промышленные применения включают жидкостные расходомеры, измерение скорости потока в трубах, мониторинг расхода на очистных сооружениях и встроенные модули измерения расхода. Расчетная эталонная дальность: 1500 м. Ключевые рабочие параметры: -40 до +80°C, давление до 10 kgf (1 MPa), степень защиты IP68.

Стандартные спецификации конфигурации

• Model: BBFM-Q15K
• Центральная частота: 15 kHz ±5%
• Рекомендуемая/эталонная дальность: 1500 m
• Минимальная импеданс: 42 Ω ±20%
• Емкость: 175 nF ±20% при 1 kHz
• Рабочее напряжение: пиковое напряжение <2000 Vpp
• Температура эксплуатации: -40 до +80°C
• Давление: ≤10 kgf или 1 MPa
• Ширина луча: 22.8° ±10% полу-мощностный угол при -3 dB (стандарт)
• Материал корпуса: алюминий
• Крепление: см. чертеж с размерами
• Степень защиты: IP68
• Вес: 27.15 kg ±5% (с кабелем 20 cm)

Задокументированные конфигурации акустического поля

• 15 kHz ±5% — горизонтальное всенаправленное акустическое поле — давление ≤3 kgf или 0.3 MPa
• 15 kHz ±5% — 129° ±10% полу-мощностный угол при -3 dB — давление ≤10 kgf или 1 MPa
• 15 kHz ±5% — 22.8° ±10% полу-мощностный угол при -3 dB (стандарт) — давление ≤10 kgf или 1 MPa

Соображения по интеграции в систему
Выбирайте вариант акустического поля и класс давления в соответствии с трассой жидкости и условиями установки. Установите требуемую дальность, геометрию цели, место для монтажа и размеры интерфейса, затем сверьте с чертежом размеров перед окончательным выбором схемы крепления. Электроника привода и приёма должна поддерживать указанные электрические параметры.

Характеристики / технические спецификации

• Model: BBFM-Q15K
• Центральная частота: 15 kHz ±5%
• Рекомендуемая/эталонная дальность: 1500 m
• Минимальная импеданс: 42 Ω ±20%
• Емкость: 175 nF ±20% при 1 kHz
• Рабочее напряжение: пиковое напряжение <2000 Vpp
• Температура эксплуатации: -40 до +80°C
• Давление: ≤10 kgf или 1 MPa (зависит от варианта акустического поля)
• Ширина/углы луча: 22.8° ±10% полу-мощностный угол при -3 dB (стандарт); опция 129° ±10%; опция горизонтального всенаправленного поля
• Материал корпуса: алюминий
• Крепление: см. чертеж с размерами
• Степень защиты: IP68
• Вес: 27.15 kg ±5% (с кабелем 20 cm)
