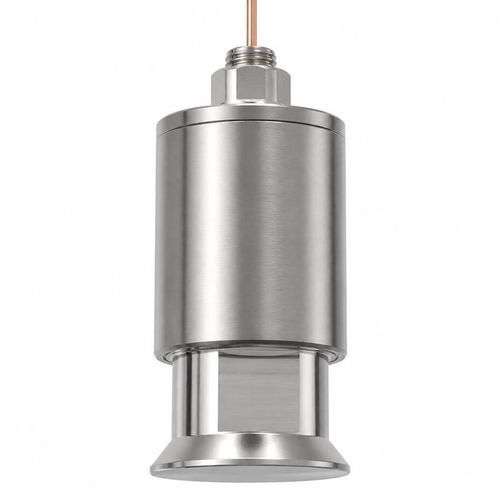

Передатчик расхода время перехода ультразвуковой волны BBFM-Q42K

объемныйдля газовбез разрыва цепи

Overview
BBFM-Q42K — ультразвуковой преобразователь расхода 42 кГц, разработанный для измерения расхода дымовых и высокотемпературных промышленных газов. Предназначен для установки на каналы, трубы и выпускные линии, обеспечивает надежный transit-time сигнал в диапазоне температур от -40 до +150°C. Рабочее давление ≤3 kgf (0,3 MPa). Корпус из титанового сплава, степень защиты IP68 для работы в агрессивных средах.

Key features

• Центральная частота 42 kHz, оптимизирована для transit-time измерений в газовой фазе
• Диапазон рабочих температур -40–+150°C
• Титановый корпус для коррозионной и термической стойкости
• Степень защиты IP68 для погружения и жестких условий эксплуатации
• Совместимость со стандартной электроникой ультразвуковых расходомеров по времени пролета

Technical specifications

• Модель: BBFM-Q42K
• Центральная частота: 42 kHz ±5%
• Минимальная импеданс: 150 Ω ±20%
• Емкость: 2 600 pF ±20% при 1 kHz
• Рабочее напряжение: пик напряжения <1 500 Vpp
• Рабочая температура: -40 до +150°C
• Номинальное давление: ≤3 kgf или 0,3 MPa
• Материал корпуса: титановые сплавы
• Степень защиты: IP68

Applications

• Измерение расхода дымовых газов
• Мониторинг выхлопов котлов
• Промышленные каналы выбросов
• Transit-time измерения в потоках высокотемпературных газов

Installation & compatibility
Предназначен для установки с хомутом или фланцем в зависимости от требований площадки. При монтаже на горячих каналах обеспечить правильное акустическое сопряжение и тепловую изоляцию. Совместим с типичными транзит-тайм ультразвуковыми передатчиками; согласуйте параметры импеданса и управления с поставщиком передатчика.

Ordering information

• Стандартная модель: BBFM-Q42K
• Доступные опции: индивидуальные длины кабеля, монтажные аксессуары и калибровка на заводе по запросу
