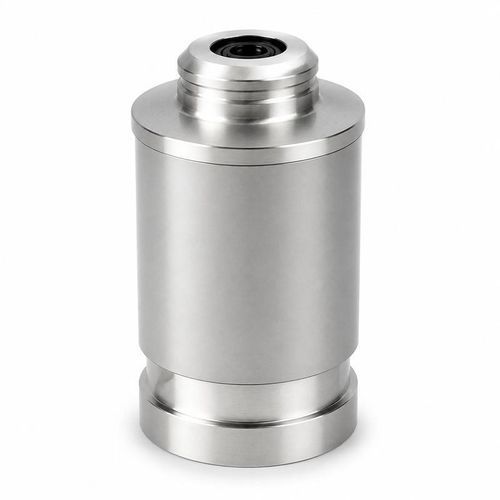

Ультразвуковой передатчик расхода BBFM-Q43K

время перехода ультразвуковой волныдля газовстационарный

Обзор
BBFM-Q43K — ультразвуковой преобразователь расхода, разработанный для измерения дымовых газов на центральной частоте 43 кГц. Предназначен для установки в каналах и стояках, где требуется работа при высоких температурах и повышенная защита окружения, например, для контроля выхлопов котлов и промышленных каналов выброса.

Измерение
Измерение по времени пролета (transit-time) на 43 кГц, оптимизированное для применения в горячих газах. Подходит для определения расхода в высокотемпературных газовых потоках при необходимости бесконтактного акустического замера.

Технические характеристики (таблица)
Параметр — Характеристика
Модель — BBFM-Q43K
Центральная частота — 43 kHz ±5%
Минимальное сопротивление — 300 Ω ±20%
Емкость — 3 000 pF ±20% при 1 kHz
Рабочее напряжение — пиковое напряжение <1 500 Vpp
Температура эксплуатации — -40 до +150°C
Давление — ≤3 kgf или 0.3 MPa
Материал корпуса — нержавеющая сталь и LY12
Степень защиты — IP68

Области применения

• Измерение расхода дымовых газов
• Мониторинг выхлопов котлов
• Промышленные каналы выброса
• Измерение времени пролета в высокотемпературных газах

Выбор и интеграция
При выборе учитывайте состав и температуру газа, требуемую акустическую длину тракта, геометрию канала и доступное пространство для установки. Обратите внимание на рабочее давление, защиту от внешних воздействий в условиях канала и совместимость с управляющей/принимающей электроникой и схемами обработки сигналов.

Технические характеристики

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
