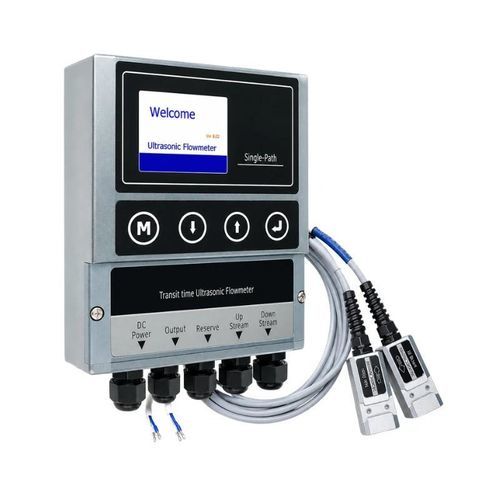

Расходомер время перехода ультразвуковой волны BBUFM-F

объемныйдля водыдля сточных вод

Обзор продукта BBUFM-F — это стационарный ультразвуковой расходомер жидкости, работающий по принципу измерения времени прохождения сигнала. Его датчики зажимного типа устанавливаются снаружи трубы, что позволяет проводить монтаж без разрезания трубы и остановки технологического процесса. Расходомер предназначен для непрерывного контроля расхода в заполненных трубах. Прибор измеряет мгновенный расход, скорость, суммарный прямой расход, суммарный обратный расход и чистый суммарный расход. Типичные области применения включают водоснабжение, водоочистку, химическую переработку, орошение, котельные системы и промышленные технологические трубопроводы. Основные характеристики

• Бесконтактное измерение с помощью зажимных датчиков без соприкосновения с жидкостью
• Предназначен для заполненных труб и допускает наличие небольшого количества пузырьков или взвешенных твердых частиц
• Подсчет прямого, обратного и чистого суммарного расхода
• Аналоговые, импульсные, релейные и цифровые выходы
• Стандартные и расширенные версии для различных требований к точности и размеру труб
• Отсутствие движущихся частей, низкие потери давления и минимальное техническое обслуживание

Типичные области применения

• Промышленная циркуляционная и охлаждающая вода
• Водоснабжение, сырая вода и очистка сточных вод
• Химические и промышленные технологические жидкости
• Сети орошения и водораспределения
• Мониторинг расхода в котлах и энергетических системах

Технические характеристики (таблица) Параметр — Стандартная версия / Расширенная версия Принцип измерения — Время прохождения ультразвукового сигнала / Время прохождения ультразвукового сигнала Среда — Жидкость в заполненном трубопроводе / Жидкость в заполненном трубопроводе Диапазон скоростей — от -12 до +12 м/с / от -12 до +12 м/с Точность — ±1,0 % от показаний / ±0,5 % от показаний Повторяемость — 0,2 % / 0,2 % Линейность — ±1,0 % / ±0,5 % Размер трубы — от DN25 до DN2000 / от DN25 до DN5000 Дисплей — TFT-ЖК-дисплей 2,2 дюйма, 320 × 240 / TFT-ЖК-дисплей 2,8 дюйма, 320 × 240 Аналоговый выход — 4–20 мА, максимальная нагрузка 750 Ом / 4–20 мА, максимальная нагрузка 750 Ом Импульсный выход — 0–9999 Гц, OCT / 0–9999 Гц, OCT Релейный выход — SPST, не более 1 Гц / SPST, не более 1 Гц Связь — RS485, протокол Modbus / RS485, протокол Modbus Питание — 24–36 В постоянного тока / 24–36 В постоянного тока Температура датчика — от -40 до +60 °C / от -40 до +60 °C Стандартная температура преобразователя — от -40 до +80 °C / от -40 до +80 °C Влажность — до 95 % относительной влажности, без конденсации / до 95 % относительной влажности, без конденсации Корпус датчика — инженерный пластик / литой под давлением алюминий Датчики и монтаж В стандартной конфигурации используются датчики с зажимным креплением. В зависимости от диаметра трубы, материала трубы, толщины стенки, акустических свойств жидкости и доступной длины прямого участка трубы можно выбрать способы монтажа V, N, Z или W. Доступные опции (таблица) Пункт — Доступные опции Тип датчика — Зажимной; опционально — вставной Кабель датчика — стандартная длина 10 м; доступны удлиненные варианты Способ монтажа — V, N, Z или W Связь — RS485 / Modbus Дистанционная передача данных — опциональный модуль удалённой связи Информация по выбору

• Наружный диаметр или номинальный диаметр трубы
• Материалы трубы и футеровки
• Толщина стенок трубы и футеровки
• Тип жидкости и рабочая температура
• Требуемый диапазон расхода или скорости
• Требуемые выходные сигналы, связи и длины кабеля
• Способ монтажа и требования к защите от воздействия окружающей среды

Характеристики / Технические спецификации

• Принцип измерения: ультразвуковое время прохождения
• Среда: жидкость в полностью заполненной трубе
• Диапазон скоростей: от -12 до +12 м/с
• Точность: стандартная ±1,0 % от показаний; расширенная ±0,5 % от показаний
• Повторяемость: 0,2 %
• Линейность: стандартная ±1,0 %; расширенная ±0,5 %
• Диаметр трубы: стандартный от DN25 до DN2000; расширенный — от DN25 до DN5000
• Дисплей: TFT-ЖК-дисплей 2,2 дюйма (320×240) или 2,8 дюйма (320×240)
• Аналоговый выход: 4–20 мА, максимальная нагрузка 750 Ом
• Импульсный выход: 0–9999 Гц, OCT
• Релейный выход: SPST, максимум 1 Гц
• Связь: RS485, протокол Modbus
• Питание: 24–36 В постоянного тока
• Рабочая температура (преобразователь): от -40 до +60 °C
• Температура датчика: от -40 до +80 °C
• Влажность: До 95 % относительной влажности, без конденсации
• Корпус преобразователя: инженерный пластик (стандартный) или литой под давлением алюминий (расширенная версия)
• Варианты датчиков: зажимной (стандартный) или вставной (опционально); стандартная длина кабеля 10 м, возможны кабели большей длины; способы монтажа V/N/Z/W
