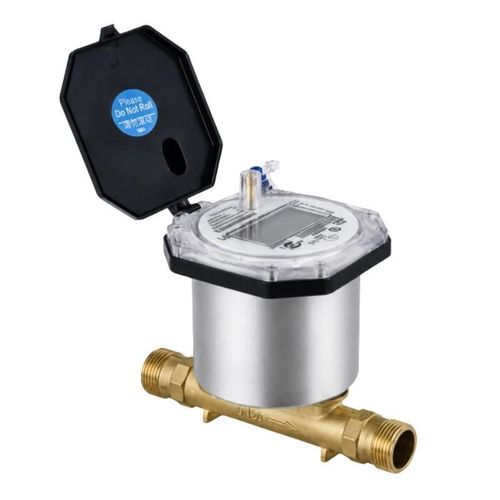

Цифровой счетчик воды BBUWM-R

ультразвуковойдля домашнего использованияумный

Обзор продукта BBUWM-R — это ультразвуковой водосчетчик, предназначенный для учета потребления воды в жилых и коммерческих зданиях, а также в коммунальных сетях. Он использует разницу во времени прохождения ультразвуковых сигналов в направлении «вверх по потоку» и «вниз по потоку» для измерения, отображения, хранения и удаленной передачи данных о потреблении воды. Не имея механического измерительного элемента, счетчик поддерживает протоколы связи NB-IoT/CAT.1, RS485 и M-BUS. Основные характеристики

• Пять типоразмеров от DN15 до DN40
• Двунаправленное ультразвуковое измерение
• Выбираемый диапазон измерения от R125 до R500
• Горизонтальный или вертикальный монтаж
• Степень защиты IP68
• 8-разрядный ЖК-дисплей
• До 750 дней локального хранения данных
• Опциональные сигналы тревоги о утечке, разрыве трубы, образовании накипи и ненормальном потреблении

Технические характеристики Параметр — Характеристика Номинальный размер — DN15, DN20, DN25, DN32, DN40 Разрешение по накопленному объему — 0,000001 м³ Разрешение по расходу — 0,000001 м³/ч Статический рабочий ток — ≤30 мкА Срок службы батареи — >6 лет Дисплей — 8-разрядный ЖК-дисплей Температурный класс — T30; T30/T50 указаны в конфигурациях расхода Класс давления — MAP16 Класс потерь давления — Δp25, Δp40 Степень защиты — IP68 Класс точности — Класс 2 Электромагнитная среда — E2 Класс суровости окружающей среды — Класс 0 Установка — Горизонтальная или вертикальная Чувствительность к профилю расхода — U5/D3 или U0/D0 Обратный поток — поддерживается Связь — NB-IoT/CAT.1, RS485, M-BUS Конфигурации расхода Размер — Постоянный расход Q3 — Перегрузочный расход Q4 — Переходный расход Q2 — Минимальный расход Q1 — Доступные значения R DN15 — 2,5 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 м³/ч — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Максимально допустимая погрешность

• От Q1 до значения ниже Q2: ±5 %
• От Q2 до Q4: ±2 % при температуре воды до 30 °C и ±3 % при температуре выше 30 °C

Габаритные размеры и соединения Размер — Д — Ш — В — Вес — Резьба корпуса измерителя — Резьба соединения DN15 — 165 мм — 103 мм — 155 мм — 1 кг — G3/4B — R1/2 DN20 — 195 мм — 103 мм — 164 мм — 1,2 кг — G1B — R3/4 DN25 — 225 мм — 103 мм — 171 мм — 1,5 кг — G1 1/4B — R1 DN32 — 230 мм — 103 мм — 180 мм — 1,8 кг — G1 1/2B — R1 1/4 DN40 — 300 мм — 103 мм — 189 мм — 2,1 кг — G2B — R1 1/2 Применимые стандарты

• GB/T 778.1-3-2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Беспроводной M-Bus

Технические характеристики / технические спецификации

• Модель: BBUWM-R
• Номинальные размеры: DN15, DN20, DN25, DN32, DN40
• Принцип измерения: разность времени прохождения (ультразвуковой)
• Поддерживается двунаправленное измерение
• Диапазон измерения: выбираемый R125–R500
• Постоянный расход (Q3) для каждого размера: DN15 2,5 м³/ч, DN20 4 м³/ч, DN25 6,3 м³/ч, DN32 10 м³/ч, DN40 16 м³/ч
• Разрешение по накопленному объему: 0,000001 м³
• Разрешение измерения расхода: 0,000001 м³/ч
• Статический рабочий ток: ≤30 мкА
• Срок службы батареи: >6 лет
• Дисплей: 8-разрядный ЖК-дисплей
• Температурный класс: T30 (T30/T50 в конфигурациях с расходом)
• Класс давления: MAP16
• Класс потерь давления: Δp25, Δp40
• Степень защиты: IP68
• Класс точности: Класс 2
• Электромагнитная среда: E2
• Класс суровых условий окружающей среды: Класс 0
• Установка: горизонтальная или вертикальная
• Чувствительность к профилю расхода: U5/D3 или U0/D0
• Обратный поток: Поддерживается
• Интерфейсы связи: NB-IoT/CAT.1, RS485, M-BUS
• Локальное хранение записей: до 750 дней
• Дополнительные сигналы тревоги: утечка, разрыв трубы, образование накипи, ненормальное использование
