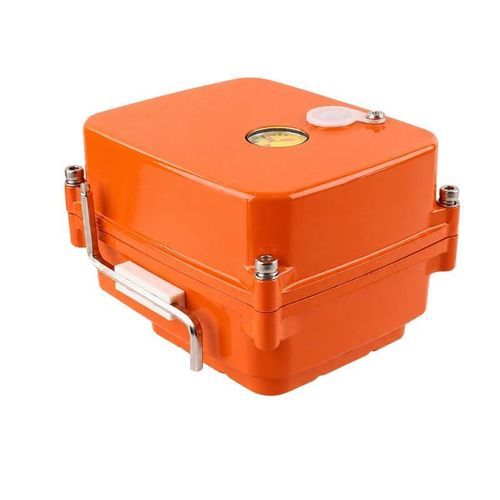

Электрический привод для клапана BBVA-ON

электромеханическиймеханизированныйповоротный

Обзор продукта
BBVA-ON — электрический включ/выключательный привод для поворотных клапанов 0–90°, предназначенный для автоматизации открытия/закрытия шаровых, дисковых, мембранных и подобных клапанов. Диапазон крутящего момента 10–200 Н·м охватывает от небольших прецизионных до высоконагруженных промышленных клапанов. Доступны варианты корпуса, размеры выходного вала и интерфейсы управления для подстройки под условия монтажа и требования процесса.

Ключевые характеристики

• Выходной крутящий момент: 10–200 Н·м
• Стандартный ход: 0–90° для вкл/выкл
• Активные и пассивные входы вкл/выкл
• Питание: DC 24 V или AC 220 V
• Бесщеточный DC мотор с металлической зубчатой передачей
• Опциональные сигналы позиции открыто/закрыто и обратная связь позиции
• Защита от заклинивания и перегрузки
• Степень защиты IP65
• Опции: восстановление после отключения питания, RS485, беспроводное и 4G управление
• Многооборотные и быстродействующие варианты для выбранных классов

Типичные области применения

• Электроприводы для шаровых кранов 2-, 3- и 4-ходовых
• Электроприводы для дисковых и мембранных клапанов
• Клапаны из нержавеющей стали, латуни и UPVC
• Автоматическое открытие/закрытие промышленных трубопроводов
• Управление вкл/выкл воды, газов и других сред
• Клапаны, монтируемые на оборудовании, и системы автоматизации

Основные характеристики
Режим управления — Активное или пассивное вкл/выкл
Выходной крутящий момент — 10–200 Н·м
Угол поворота — 0–90°
Питание — DC 24 V или AC 220 V
Время срабатывания — 6–20 s в зависимости от конфигурации крутящего момента
Выходной вал — 9×9, 11×11, 14×14, 17×17 mm
Потребление в режиме ожидания — ≤5 W
Рабочая температура — −25 до 55°C (экстремум −45 до 75°C)
Степень защиты — IP65
Материал корпуса — Пластик или алюминиевый сплав
Цвет — Оранжево-красный


Варианты крутящего момента и корпуса

• 10 Н·м — Время 6 s; Вал 9×9 mm; Корпус: Пластик; Вес 0.2 kg; Размеры 69×61×58 mm
• 15–18 Н·м — 8 s; Вал 9×9 mm; Корпус: Алюминиевый сплав; Вес 0.38 kg; Размеры 69×61×58 mm
• 30–45 Н·м — 10 s; Вал 11×11 mm; Корпус: Алюминиевый сплав; Вес 0.87 kg; Размеры 78×57×80 mm
• 50–75 Н·м — 15 s; Вал 14×14 mm; Корпус: Алюминиевый сплав; Вес 1.0 kg; Размеры 110×90×82 mm
• 100 Н·м — 10 s; Вал 17×17 mm; Корпус: Алюминиевый сплав; Вес 3.6 kg; Размеры 143×110×140 mm
• 200 Н·м — 20 s; Вал 17×17 mm; Корпус: Алюминиевый сплав; Вес 3.6 kg; Размеры 143×110×140 mm

Электрические данные

• 10–45 Н·м — DC24 V ном. нагрузка ≤10 W; AC220 V ном. нагрузка ≤15 W; DC24 V блокировка ≤25 W; AC220 V блокировка ≤30 W
• 50–75 Н·м — DC24 V ном. нагрузка ≤15 W; AC220 V ном. нагрузка ≤20 W; DC24 V блокировка ≤30 W; AC220 V блокировка ≤35 W
• 100–200 Н·м — DC24 V ном. нагрузка ≤35 W; AC220 V ном. нагрузка ≤40 W; DC24 V блокировка ≤60 W; AC220 V блокировка ≤70 W

Дополнительные функции

• Сигналы открыто/закрыто — Доступны по всему диапазону крутящего момента
• Восстановление после отключения питания — Для выбранных конфигураций
• RS485 — Доступно для 100–200 Н·м
• Беспроводное дистанционное управление — Доступно для 100–200 Н·м
• 4G управление — Доступно для 100–200 Н·м
• Многооборотный режим — До 5 оборотов (30–45 Н·м); до 10 оборотов (50–75 Н·м); до 7 или 68 оборотов (100–200 Н·м)
• Быстрое срабатывание — Доступно в зависимости от класса крутящего момента

Конфигурации быстродействия

• Класс 10 Н·м — 3 s / 5 Н·м
• Класс 30–45 Н·м — 5 s / 10 Н·м; 15 s / 30 Н·м
• Класс 50–75 Н·м — 2.5 s / 10 Н·м; 5 s / 20 Н·м; 10 s / 30 Н·м
• Класс 100–200 Н·м — 2.5 s / 30 Н·м

Рекомендации по выбору
Выбирайте привод с запасом прочности выше максимального рабочего крутящего момента клапана. Подтвердите требуемый угол поворота, время срабатывания, размер выходного вала, монтажное пространство, питание и управляющий сигнал. При необходимости выберите обратную связь позиции, восстановление после отключения питания, коммуникацию, беспроводное управление и многооборотные или быстродействующие опции.

Характеристики / Технические данные

• Model/Series: BBVA-ON
• Режим управления: Активное или пассивное вкл/выкл
• Выходной крутящий момент: 10–200 Н·м
• Угол поворота: 0–90°
• Питание: DC 24 V или AC 220 V
• Мотор: Бесщеточный DC мотор с металлической передачей
• Время работы: 6–20 s в зависимости от крутящего момента; быстрые варианты до 2.5–3 s
• Размеры выходного вала: 9×9, 11×11, 14×14, 17×17 mm
• Потребление в режиме ожидания: ≤5 W
• Рабочая температура: −25 до 55°C (экстремум −45 до 75°C)
• Степень защиты: IP65
• Корпус: Пластик или алюминиевый сплав
• Вес и размеры: см. варианты (0.2–3.6 kg)
• Опции: сигналы откр/закр, восстановление, RS485, беспровод, 4G, многооборотный, быстродействие
