Электрический привод для клапана BBVA-MOD

механизированныйповоротныймногооборотный

Обзор продукта

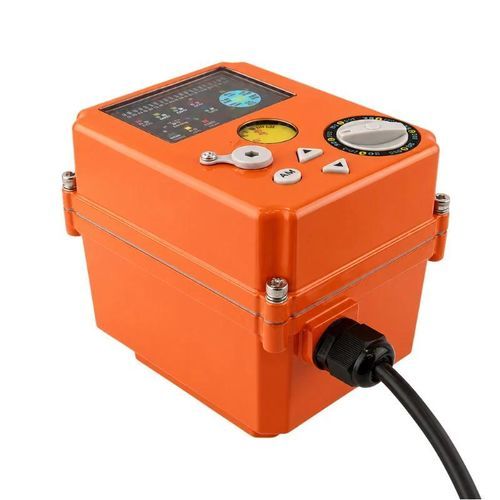

BBVA-MOD разработан для непрерывного позиционного управления шаровыми, дисковыми, мембранными и другими поворотными клапанами. Прием 4–20 мА или 0–10 В управляющего сигнала, позиционирование клапана по заданной точке и выдача соответствующего сигнала обратной связи по положению. Подходит для автоматической регулировки расхода газа и жидкости. Привод покрывает диапазон выходного крутящего момента от 10 до 200 N·m и доступен с дисплеями OLED, LED или LCD. Панель отображает положение клапана, заданное значение, состояние работы и информацию о неисправностях, а также обеспечивает ручное управление, калибровку положения клапана и настройку параметров управления.

Ключевые характеристики

• Диапазон выходного момента 10–200 N·m
• Пропорциональное управление 4–20 мА или 0–10 В
• Обратная связь по положению 4–20 мА или 0–10 В
• Непрерывное позиционное управление 0–90°
• Базовая погрешность ±0.5% и гистерезис менее 0.3%
• Регулируемая точность позиционирования от 0.2% до 3.6%
• Варианты дисплея: OLED, LED или цветной LCD
• Ручное управление, калибровка положения и отображение состояния
• Опционально RS485 и сигналы «открыто/закрыто»
• Для выбранных конфигураций доступны беспроводные интерфейсы, 4G, сброс при сбое питания и многовитковые режимы

Типичные применения

• Моторизованные модулируемые шаровые клапаны
• Моторизованные модулируемые дисковые клапаны
• Моторизованные модулируемые мембранные клапаны
• Регулирование расхода газа и жидкости
• Удаленное управление положением клапана
• Промышленное процессное управление и автоматизация оборудования
• Клапаны из нержавеющей стали, латуни и UPVC

Общие технические характеристики
Параметр — Характеристика
Режим управления — Модулирующее управление
Входной сигнал — 4–20 мА или 0–10 В
Выходная обратная связь — 4–20 мА или 0–10 В
Выходной момент — 10–200 N·m
Угол поворота — 0–90°
Питание — DC 24 V или AC 220 V
Время работы — 8–20 s, в зависимости от конфигурации момента
Базовая погрешность — ±0.5%
Гистерезис — <0.3%
Точность позиционирования — Регулируется от 0.2% до 3.6%
Потребляемая мощность в режиме ожидания — ≤5 W
Рабочая температура — −25 до 55°C
Диапазон экстремальных температур — −45 до 75°C
Степень защиты — IP65; IP55 для выбранных конфигураций с внутренним дисплеем
Материал корпуса — Пластик или алюминиевый сплав

Варианты момента и корпуса
Конфигурация момента — Время работы — Выходной вал — Дисплей — Вес — Размеры
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — Встроенный OLED или цветной LCD — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED или цветной LCD — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED или цветной LCD — 3.6 kg — 143×110×140 mm

Электропитание
Диапазон момента — Номинальная нагрузочная мощность DC 24 V — Номинальная нагрузочная мощность AC 220 V — Мощность при блокировке DC 24 V — Мощность при блокировке AC 220 V
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Опции управления и связи
Элемент конфигурации — Доступные опции
Входной сигнал — 4–20 mA или 0–10 V
Выходная обратная связь — 4–20 mA или 0–10 V
Сигналы открытия и закрытия — Доступны для всего диапазона момента
RS485 — Доступен для всего диапазона момента
Беспроводное дистанционное управление — Доступно для выбранных конфигураций 30–200 N·m
4G беспроводное управление — Доступно для выбранных конфигураций 30–200 N·m
Сброс при сбое питания — Доступно для выбранных конфигураций 50–200 N·m
Многовитковая работа — До 5 оборотов для 30–45 N·m; до 10 оборотов для 50–75 N·m; до 7 или 68 оборотов для 100–200 N·m

Параметры дисплея
Диапазон момента — Тип дисплея
10–45 N·m — OLED дисплей
50–75 N·m — Встроенный OLED или цветной LCD
100–200 N·m — LED или цветной LCD
Дисплей может показывать фактическое положение клапана, заданное значение позиции, состояние работы и информацию о неисправностях. Доступный тип дисплея зависит от выбранной конфигурации момента и управления.

Рекомендации по выбору
При выборе учитывайте максимальный регулировочный момент клапана, управляющий сигнал, сигнал обратной связи, точность позиционирования, время работы, выходной вал и доступное монтажное пространство. Выберите RS485, беспроводное управление, сброс при сбое питания, многовитковую работу и опции дисплея в составе конфигурации привода по требованиям.

Характеристики / Технические спецификации

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
