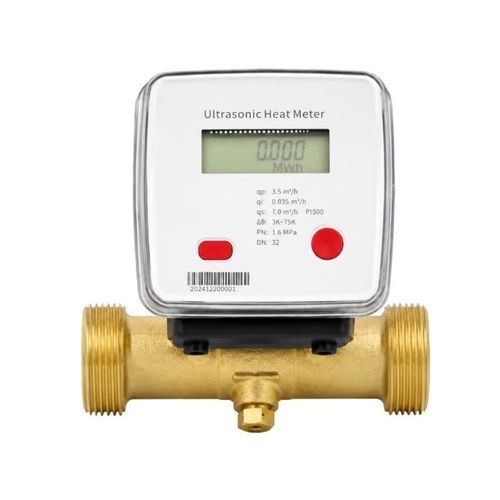

Ультразвуковой теплосчетчик BBUEM-R

RS485беспроводнойIoT

Обзор продукта
BBUEM-R — это встроенный ультразвуковой счётчик энергии, рассчитывающий тепловую и холодовую энергию по времени прохождения ультразвука (transit‑time) в сочетании с измерением температуры подачи и возврата. Устройство не имеет механических движущихся частей и предназначено для жилых и коммерческих зданий, магистралей котельных, теплообменных пунктов и систем районного теплоснабжения/холодоснабжения. Доступные размеры: DN15–DN200. Поддерживаются прямое и обратное измерение, учёт при малых расходах, локальное хранение данных и дистанционное считывание по RS485, M‑Bus или инфракрасному интерфейсу; NB‑IoT и LoRaWAN — опции.

Ключевые особенности

• Измерение тепловой и холодовой энергии
• Интегрированная inline‑конструкция без подвижных измерительных элементов
• Двухканальная ультразвуковая transit‑time‑измерение
• Диапазон измерения R100
• Измерение в прямом и обратном направлении
• Интеллектуальная энергосберегающая работа
• Хранение данных 24 месяца
• Степень защиты IP68
• Выбор единиц энергии (kWh, GJ, Gcal)

Характеристики расхода
Условный проход | Номинальный расход Q3 | Максимальный расход Qs | Минимальный расход Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Типичные применения

• Субсчёт отопления в жилых помещениях
• Энергетический учёт и выставление счетов в квартирах и коммерческих зданиях
• Системы районного теплоснабжения и холодоснабжения
• Магистрали котельных и теплообменные станции
• Управление энергопотреблением зданий и дистанционное снятие показаний

Технические характеристики

• Условный проход: DN15–DN200
• Диапазон измерения: R100
• Класс точности: класс 2
• Диапазон перепада температур: 3–75 K
• Диапазон рабочих температур: 4–95 °C
• Максимальное рабочее давление: 1,6 MPa
• Конструкция: интегрированная inline
• Стандарты связи: CJ/T 188‑2018, EN 1434
• Интерфейсы данных: RS485, M‑Bus, инфракрасный
• Опциональная беспроводная связь: NB‑IoT, LoRaWAN
• Батарея: литий 3,6 V
• Срок службы батареи: 6, 11 или 15 лет
• Степень защиты: IP68
• Температура окружающей среды: -15 до +70 °C
• Влажность окружающей среды: <100% RH
• Электромагнитная среда: E1
• Хранение данных: 24 месяца
• Статический ток: <12 μA
• Средний рабочий ток: <25 μA
• Единицы энергии: kWh, GJ или Gcal
