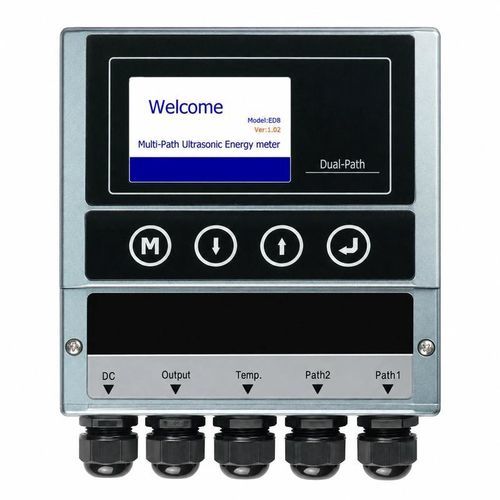

Цифровой теплосчетчик BBUEM-DP

ультразвуковой4-20 мАModbus

Обзор продукта
BBUEM-DP — стационарный ультразвуковой счетчик энергии отопления и охлаждения с двумя путями, предназначенный для крупных систем холодной и горячей воды и тепловых систем. Он сочетает двупутевое ультразвуковое измерение расхода с согласованным измерением температуры подачи/обратки для расчёта тепло- или холодоэнергии по расходу жидкости и ΔT. Зажимные (clamp-on) датчики поставляются в стандартной комплектации для безврезной установки; погружные датчики доступны опционально.

Ключевые характеристики

• Двухпутевой ультразвуковой метод времени пролёта для повышения стабильности измерений
• Расчёт тепловой или хладопроизводительности по расходу и ΔT подачи/обратки
• Точность расхода: ±0,5 % от измеренного значения
• Точность энергии отопления/охлаждения: ±1,0 %
• Диапазон размеров трубопровода: 25–5000 мм
• Согласованные температурные датчики, ошибка согласования 0,02 °C
• Выходы: 4–20 mA, импульс/OCT, реле
• Связь: RS485 с протоколом Modbus
• Стандарт — зажимные датчики; погружные датчики — по опции

Типичные области применения

• Центральные установки холодоснабжения и котельные
• Энергетический мониторинг HVAC в крупных зданиях
• Районные сети теплоснабжения и холодоснабжения
• Промышленные системы охлаждения и теплообменники
• Системы коммунальных служб и управления энергией на предприятии
• Учёт тепловой энергии на трубопроводах большого диаметра

Принцип измерения
Два ультразвуковых пути измеряют разности времени пролёта для определения скорости потока в одной и той же трубе. Тепловая энергия рассчитывается по измеренной производительности потока и измеренной разнице температур между подачей и обраткой.

Технические характеристики

• Принцип измерения расхода: двухпутевой ультразвуковой метод времени пролёта
• Диапазон скоростей: 0 до ±12 м/с
• Точность расхода: ±0,5 % от измеренного значения
• Точность энергии отопления/охлаждения: ±1,0 %
• Ошибка согласования температур: 0,02 °C
• Размер трубы: 25–5000 мм
• Диапазон измерения температуры: 2–105 °C
• Аналоговый выход: 4–20 mA, макс. нагрузка 750 Ω
• Импульсный выход: 0–9999 Гц, OCT
• Релейный выход: SPST, макс. 1 Гц
• Связь: RS485, протокол Modbus
• Питание: 24–36 VDC
• Дисплей: 3.5" TFT LCD, 480 × 320
• Рабочая температура передатчика: -40 до 60 °C
• Температура стандартного преобразователя потока: -40 до 80 °C
• Влажность: до 95% RH, без конденсации
• Корпус передатчика: литой алюминий
• Стандартная длина кабеля преобразователя: 10 м
• Длина кабеля температурного датчика: 5 м

Опции датчиков

• Расход: стандарт — зажимные (clamp-on) ультразвуковые преобразователи; опция — погружные ультразвуковые преобразователи
• Температура: стандарт — зажимные температурные датчики; опция — погружные температурные датчики

Информация для подбора

• Внешний диаметр и толщина стенки трубы
• Материал трубы и наличие внутреннего покрытия
• Среда нагрева или охлаждения (вода, гликолевые смеси и т.д.)
• Диапазон температур подачи и обратки
• Ожидаемый диапазон расхода и профиль потока
• Требование: зажимные или погружные датчики
• Необходимая длина кабеля и прокладка
• Требуемые выходы и интерфейсы связи (4–20 mA, импульс, RS485/Modbus)
