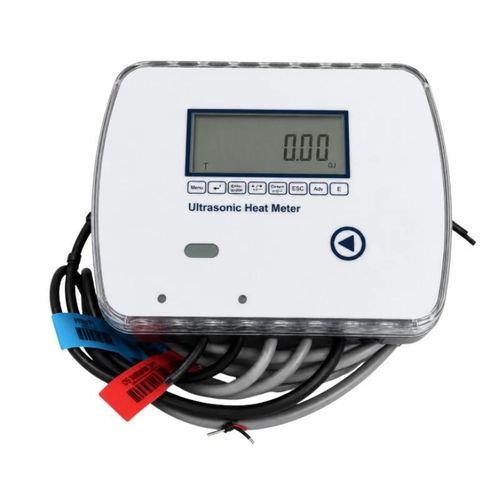

Ультразвуковой теплосчетчик BBUEM-P

GPRS4-20 мАModbus

Обзор продукта
BBUEM-P измеряет энергию отопления и охлаждения в системах воды DN15–DN40. Он сочетает ультразвуковое измерение расхода с парными датчиками температуры PT1000 на подающем и возвратном трубопроводах для расчёта накопленной энергии отопления или охлаждения. Корпус для встраиваемой установки из меди или нержавеющей стали. Стандартные интерфейсы связи: инфракрасный, RS485 и M-Bus; опции: 4-20 mA, RF, GPRS. Поддерживает предоплатный режим и может быть оснащён опциональным регулирующим клапаном тепла.

Ключевые особенности

• Раздельное измерение энергии отопления и охлаждения
• Встраиваемая установка для DN15–DN40
• Парные датчики температуры PT1000 (допуск сопоставления 0,06 °C)
• Диапазон измерений R50 (Qp/Qi = 50)
• Отсутствие механических вращающихся частей
• Корпус из меди или нержавеющей стали; горизонтальная или вертикальная установка
• Хранение исторических данных 18 месяцев
• Инфракрасная связь, RS485 и M-Bus в стандартной комплектации; опции 4-20 mA, RF, GPRS
• Поддержка предоплаты и опционального регулирующего клапана

Характеристики расхода
Номинальный размер | Максимальный расход Qs | Постоянный расход Qp | Минимальный расход Qi
DN15 | 3 m³/h | 1.5 m³/h | 0.03 m³/h
DN20 | 5 m³/h | 2.5 m³/h | 0.05 m³/h
DN25 | 7 m³/h | 3.5 m³/h | 0.07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0.12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0.2 m³/h

Технические характеристики
Параметр | Спецификация
Измеряемая среда | Вода или однородная жидкость
Номинальные размеры | DN15, DN20, DN25, DN32, DN40
Точность измерения расхода | ±2%
Класс точности счетчика энергии | Класс 2 или Класс 3
Диапазон измерений Qp/Qi | 50
Номинальное давление | 1,6 MPa
Потеря давления | <0,015 MPa
Температурные датчики | Парные PT1000 платиновые резистивные датчики
Допуск сопоставления | 0,06 °C
Диапазон ΔT (отопление) | 3–75 K
Диапазон ΔT (охлаждение) | 2–75 K
Разрешение по температуре | 0,01 °C
Материал корпуса | Медь или нержавеющая сталь
Степень защиты | IP65
Питание | Литиевая батарея 3,6 V; срок службы > 6 лет
Хранение данных | 18 месяцев
Стандартная связь | Инфракрасная, RS485, M-Bus
Опциональная связь | 4-20 mA, RF, GPRS
Протоколы связи | Modbus, CJ/T 188 или пользовательский протокол
Установка | Встраиваемая на трубопровод подачи или возврата; горизонтально или вертикально
Опциональные конфигурации | Предоплата, удалённый мониторинг, регулирующий клапан тепла

Типичные применения

• Измерение отопления в жилых домах и многоквартирных зданиях
• Учёт энергии в небольших коммерческих зданиях
• Измерение энергии для фанкойлов и распределительных линий
• Субсчёт в системах отопления и охлаждения
• Проекты с предоплатой и удалённым снятием показаний

Модель и технические данные

• Модель: BBUEM-P
• Измеряемая среда: Вода или однородная жидкость
• Номинальные размеры: DN15, DN20, DN25, DN32, DN40
• Точность расхода: ±2%
• Класс точности энергии: Класс 2 или Класс 3
• Диапазон измерений (Qp/Qi): 50 (R50)
• Номинальное давление: 1,6 MPa
• Потеря давления: <0,015 MPa
• Датчики температуры: PT1000 парные; допуска 0,06 °C
• Температурные диапазоны: Отопление 3–75 K; Охлаждение 2–75 K
• Разрешение: 0,01 °C
• Корпус: Медь или нержавеющая сталь
• Защита: IP65
• Питание: 3,6 V литиевая батарея; срок службы > 6 лет
• Хранение данных: 18 месяцев
• Связь: Инфракрасная, RS485, M-Bus; опции 4-20 mA, RF, GPRS
• Протоколы: Modbus, CJ/T 188 или пользовательский
• Установка: Встраиваемая на подачу или возврат; горизонтально или вертикально
• Опции: Предоплата, удалённый мониторинг, регулирующий клапан
