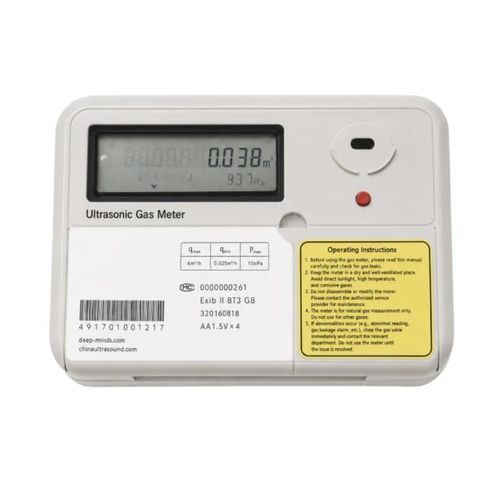

Цифровой газовый счетчик BBUGM-S

ультразвуковойIoT

Обзор продукта
BBUGM-S — интеллектуальный ультразвуковой газовый счетчик, использующий метод времени прохождения (transit-time) в закрытом трубопроводе. Отображает мгновенный расход и накопленный объем. Полностью электронная конструкция исключает механический износ и объединяет управление клапаном, хранение данных и беспроводную связь.

Области применения и поддерживаемые газы
Доступен в исполнениях G1.6, G2.5 и G4 для бытового и коммерческого учета природного газа, сжиженного нефтяного газа (LPG), воздуха, азота и других инертных газов. Опции связи: LoRa или NB‑IoT. Имеется пассивный вход для связи с газовой сигнализацией. Не предназначен для водорода, кислорода, ацетилена, сероводорода или токсичных/коррозионных газов.

Ключевые характеристики

• Ультразвуковое измерение по времени прохождения в закрытом трубопроводе
• Модели: G1.6, G2.5, G4
• Класс точности 1.5 (±3% на низком расходе, ±1,5% от qt до qmax)
• Интегрированное управление клапаном и отображение предоплаты/ступенчатых цен
• Опциональная беспроводная связь LoRa или NB‑IoT
• Связь с сигнализацией утечки газа через пассивный вход
• Встроенная диагностика и журнал аномальных событий
• Питание от батареи (3,6 V ER литиевая) с опциональным внешним входом 9 VDC
• Взрывозащита: Ex ib IIB T3 Gb; Степень защиты: IP65

Характеристики потока (таблица)
Версия | Постоянный расход | Диапазон расхода
G1.6 | 1,6 m³/h | 0,016 до 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 до 4 m³/h
G4 | 4 m³/h | 0,04 до 6 m³/h

Технические характеристики (таблица)
Параметр | Спецификация
Измеряемые газы | Природный газ, LPG, воздух, азот и другие инертные газы
Класс точности | Класс 1.5
Погрешность индикации, qmin ≤ q < qt | ±3%
Погрешность индикации, qt ≤ q ≤ qmax | ±1,5%
Максимальное рабочее давление | 10 kPa
Рабочая температура | -20 до +50 °C
Температура хранения | -25 до +55 °C
Отображаемая информация | Мгновенный расход, накопленный объем, состояние батареи, состояние клапана, остаток на счете, сумма покупки, цена за ед., накопленное потребление
Батарея измерения | 3,6 V ER литиевая (расчетный срок службы 10 лет)
Батареи для связи/клапана | Четыре AA 1,5 V батареи
Внешнее питание | Опциональный вход 9 VDC
Беспроводная связь | LoRa или NB‑IoT
Другие интерфейсы | Импульсный выход, инфракрасная связь (CJ/T 188 при 1200 bps), вход сигнализации газа
Импульсный эквивалент | 10 L/P
Степень защиты | IP65
Взрывозащита | Ex ib IIB T3 Gb

Измеряемые и ограниченные газы
Измеряемые: природный газ, LPG, воздух, азот и другие инертные газы. Ограничения: водород, кислород, ацетилен, сероводород и токсичные или коррозионные газы.

Типичные применения

• Бытовой учет природного газа
• Коммерческий газовый учет
• Измерение потребления LPG
• Управление предоплаченным газом
• Удаленное считывание показаний и управление клапаном
• Связь с сигнализацией утечки газа

Краткое резюме характеристик

• Модели: G1.6, G2.5, G4
• Принцип измерения: transit-time ультразвук в закрытом трубопроводе
• Точность: Класс 1.5 (±3% на низком расходе, ±1,5% от qt до qmax)
• Макс. рабочее давление: 10 kPa
• Рабочая температура: -20 до +50 °C; хранение: -25 до +55 °C
• Отображение: мгновенный расход, накопленный объем, состояние батареи/клапана, баланс и информация о цене
• Батареи: измерение — 3,6 V ER литиевая (10 лет); связь/клапан — 4 × AA 1,5 V
• Внешнее питание: опциональный вход 9 VDC
• Беспроводная связь: LoRa или NB‑IoT; Интерфейсы: импульс, ИК (CJ/T 188), вход сигнализации газа
• Импульсный эквивалент: 10 L/P; Степень защиты: IP65; Взрывозащита: Ex ib IIB T3 Gb
