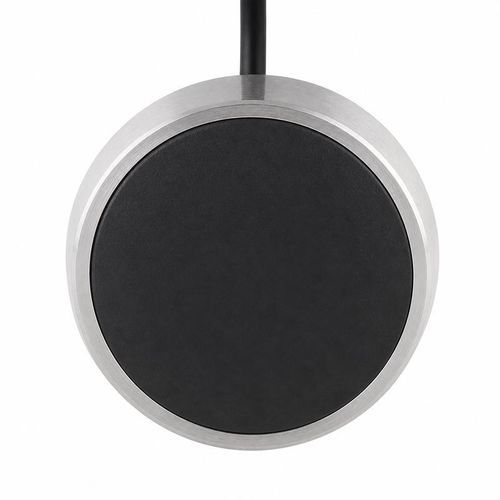

Преобразователь тока Допплер BBUA-ADCP

для контроля

Обзор
Серия BBUA-ADCP включает доплеровские преобразователи для измерения течений, предназначенные для профилирования в реках и океанах, измерения скорости в каналах, гидрологического мониторинга и исследований подводных полей течения. Доступны четыре центральные частоты (500 kHz, 1 MHz, 2 MHz, 3 MHz); каждая конфигурация имеет свои угол луча, электрическое согласование, температурный диапазон, давление и материалы корпуса, адаптированные для погружения.

Частоты и конфигурации работы
Центральная частота — Угол луча на полувысоте — Минимальное сопротивление — Емкость на 1 kHz — Пиковое рабочее напряжение — Рабочая температура — Класс давления — Материал корпуса — Степень защиты
500 kHz ±5% — 5.8° ±10% — 100 Ω ±20% — 1 500 pF ±20% — <600 Vpp — -20 до +60°C — ≤1 MPa — Нержавеющая сталь и пластик — IP68
1 MHz ±5% — 2.4° ±10% — 15 Ω ±20% — 4 000 pF ±20% — <300 Vpp — -40 до +80°C — ≤1 MPa — Нержавеющая сталь 304 и PI — IP68
2 MHz ±5% — 2° ±10% — 3.5 Ω ±20% — 5 600 pF ±20% — <150 Vpp — -40 до +80°C — ≤1 MPa — Нержавеющая сталь 304 и PI — IP68
3 MHz ±5% — 2.9° ±10% — 10 Ω ±20% — 1 000 pF ±20% — <95 Vpp — -20 до +60°C — ≤1 MPa — Нержавеющая сталь 304 и пластик — IP68

Подтверждённый диапазон и данные полосы пропускания
Частота — Подтверждённая характеристика
1 MHz — Опорный диапазон 0,05 до 3 м; ширина полосы ±20% при -3 dB
2 MHz — Опорный диапазон 0,03 до 2 м

Применение и выбор

• Профилирование течений в реках и океанах
• Измерение скорости в каналах
• Гидрологический мониторинг
• Исследования подводных полей течения

Характеристики / Технические спецификации

• Серия: BBUA-ADCP
• Доступные центральные частоты: 500 kHz, 1 MHz, 2 MHz, 3 MHz
• Углы луча (полувысота): 500 kHz: 5,8° ±10%; 1 MHz: 2,4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2,9° ±10%
• Минимальное сопротивление: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3,5 Ω ±20%; 3 MHz: 10 Ω ±20%
• Емкость на 1 kHz: 500 kHz: 1 500 pF ±20%; 1 MHz: 4 000 pF ±20%; 2 MHz: 5 600 pF ±20%; 3 MHz: 1 000 pF ±20%
• Пиковое рабочее напряжение (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• Диапазоны рабочих температур: 500 kHz & 3 MHz: -20 до +60°C; 1 MHz & 2 MHz: -40 до +80°C
• Класс давления: ≤1 MPa (все конфигурации)
• Материалы корпуса: нержавеющая сталь (304), пластик и PI в зависимости от частоты
• Степень защиты: IP68
• Предназначено для: профилирования рек/океанов, измерения скорости в каналах, гидрологии, исследований подводных полей течения
