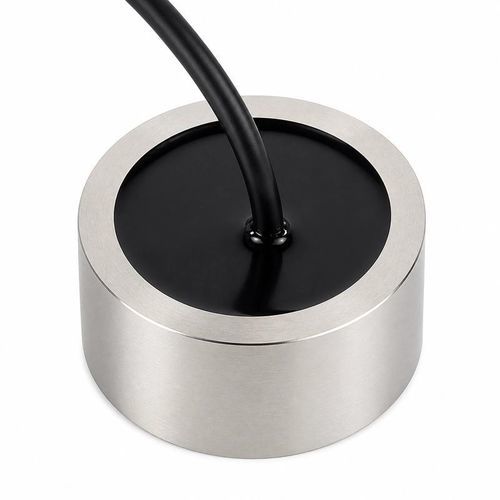

Погружной ультразвуковой преобразователь BBDM-2P5M-LS

высокочастотныйдля измерения уровня

Обзор
BBDM-2P5M-LS — это ультразвуковой преобразователь частотой 2,5 МГц, разработанный для систем переключателей уровня жидкости в промышленных применениях. Предназначен для сигнализации высокого/низкого уровней, обнаружения наличия/отсутствия жидкости, защиты насосов и управления уровнем. Полуширина диаграммы направленности 0,6° при -3 dB, класс защиты IP68, рабочий диапазон температур от -20 до +60 °C, допускаемое давление до 10 kgf (1 MPa).

Электрические и эксплуатационные данные

• Модель — BBDM-2P5M-LS
• Рабочая частота — 2,5 МГц ±5%
• Минимальное сопротивление — 15 Ом ±20%
• Емкость — 33 000 пФ ±20% при 1 кГц
• Рабочее напряжение — пик напряжения ниже 120 Vpp
• Температура эксплуатации — -20 до +60 °C
• Допустимое давление — до 10 kgf (1 MPa)
• Угол луча — 0,6° полумощности при -3 dB
• Материал корпуса — нержавеющая сталь
• Степень защиты — IP68

Применение

• Сигнализация высокого и низкого уровня
• Обнаружение наличия или отсутствия жидкости
• Защита насосов
• Управление уровнем в промышленном оборудовании

Технические характеристики

• Модель: BBDM-2P5M-LS
• Рабочая частота: 2,5 МГц ±5%
• Минимальное сопротивление: 15 Ом ±20%
• Емкость: 33 000 пФ ±20% при 1 кГц
• Рабочее напряжение: пик напряжения ниже 120 Vpp
• Температура эксплуатации: -20 до +60 °C
• Допустимое давление: до 10 kgf (1 MPa)
• Угол луча: 0,6° полумощности при -3 dB
• Материал корпуса: нержавеющая сталь
• Степень защиты: IP68
