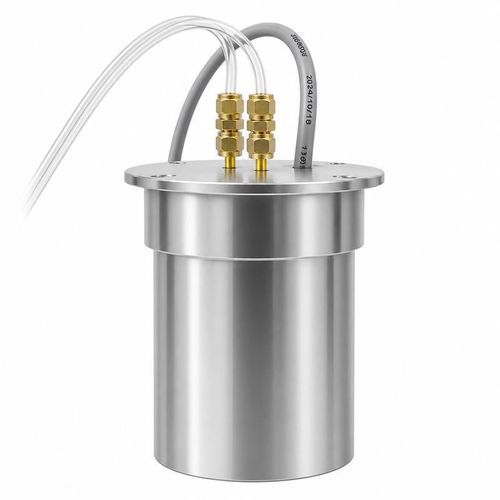

Ультразвуковой преобразователь нагнетанием воздуха BBDM-17KR20M

высокотемпературныйдля измерения уровнядля обнаружения препятствий

Обзор
BBDM-17KR20M — ультразвуковой дистанционный датчик воздушного сопряжения с водяным охлаждением, центральной частотой 17 кГц и рекомендуемым диапазоном измерений 1,8-20 м. Его корпус из нержавеющей стали с подключениями для водяного охлаждения предназначен для контроля уровня в крупных резервуарах, промышленных измерений расстояния, предотвращения столкновений, мониторинга зон и обнаружения целей на больших дальностях.
Указанное предельное рабочее значение температуры 160°C действует только при установленной и работающей системе водяного охлаждения. Подключения охлаждения, расход хладагента и локальная тепловая нагрузка должны рассматриваться как неотъемлемые элементы измерительной установки, а не как опциональные аксессуары.

Технические характеристики
Модель — BBDM-17KR20M
Центральная частота — 17 кГц ±5%
Рекомендуемый диапазон — 1,8-20 м
Минимальная входная сопротивляемость — 300 Ω ±20%
Емкость — 10 000 пФ ±20% при 1 кГц
Рабочее напряжение — пиковое напряжение ниже 1 500 Vpp
Рабочая температура — до 160°C (при водяном охлаждении)
Давление — до 3 kgf / 0,3 MPa
Характеристика пучка — -3 dB угол полувысоты: 20,9° ±10%
Материал корпуса — нержавеющая сталь
Крепление — см. чертеж габаритов
Класс защиты — IP68
Вес — 3 780 г ±5% (с кабелем 15 м)

Покрытие луча и условия цели
Заданное -3 dB значение угла полувысоты составляет 20,9° ±10%. На больших расстояниях этот относительно широкий акустический пучок следует оценивать с учётом геометрии резервуара, внутренних элементов, ближайших конструкций и размеров предполагаемой цели. Нежелательные эхо‑сигналы или изменения воздушного пути могут повлиять на надёжность измерения.

Тепловая и механическая интеграция
Установка должна выдерживать сборку датчика массой 3,78 кг и прокладывать 15 м кабель так, чтобы не создавать нагрузку на соединения. Перед выбором подтвердите схему охлаждения, максимальную локальную температуру, условия давления, размеры крепления, характеристики поверхности цели и требуемый путь измерения. Блоки генерации и приёма сигнала должны находиться в пределах указанных значений импеданса, ёмкости и пикового напряжения.

Ключевые спецификации

• Модель: BBDM-17KR20M
• Центральная частота: 17 кГц ±5%
• Рекомендуемый диапазон: 1,8-20 м
• Минимальная входная сопротивляемость: 300 Ω ±20%
• Емкость: 10 000 пФ ±20% при 1 кГц
• Рабочее напряжение: пиковое напряжение ниже 1 500 Vpp
• Рабочая температура: до 160°C при водяном охлаждении
• Давление: до 3 kgf / 0,3 MPa
• Характеристика пучка: -3 dB угол полувысоты 20,9° ±10%
• Материал корпуса: нержавеющая сталь
• Крепление: см. чертеж габаритов
• Класс защиты: IP68
• Вес: 3 780 г ±5% (с кабелем 15 м)
