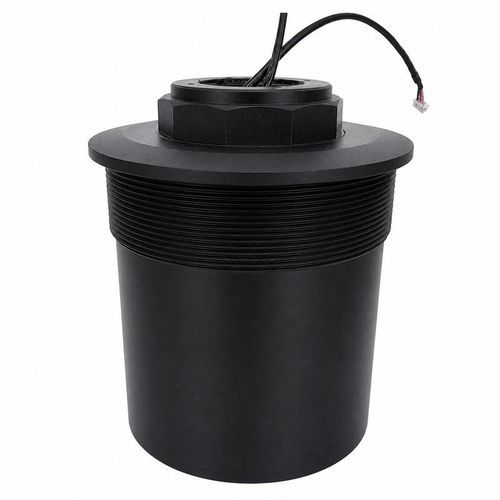

Ультразвуковой преобразователь низкая частота BBDM-17KR50M

для измерения уровнядля обнаружения препятствийдля измерений

Обзор
BBDM-17KR50M — воздушный ультразвуковой преобразователь расстояния с центральной частотой 17 кГц и рекомендуемым рабочим диапазоном 1,8–50 м. Предназначен для контроля уровня в больших резервуарах, промышленных измерений расстояния, предотвращения столкновений, мониторинга зон и обнаружения целей на большом расстоянии при требовании защиты IP68.

Установка
Эта версия использует нижнюю монтажную резьбу M108 x 2. Интерфейс крепления отличается от длиннодиапазонных моделей с отдельной верхней подвесной резьбой, поэтому несущая конструкция и зазоры должны проектироваться в соответствии с реальным чертежом размеров и указанным нижним резьбовым интерфейсом.

Технические характеристики (кратко)
Модель: BBDM-17KR50M
Центральная частота: 17 кГц ±5%
Рекомендуемый диапазон: 1,8–50 м
Минимальное сопротивление: 1 500 Ω ±20%
Емкость: 12 000 pF ±20% @ 1 kHz
Рабочее напряжение: пик ниже 1 500 Vpp
Рабочая температура: -40 °C до +80 °C
Рабочее давление: до 3 kgf / 0,3 MPa
Характеристика пучка: угол полумощности -3 dB 13° ±10%
Крепление: нижняя резьба M108 x 2
Степень защиты: IP68
Вес: 1 970 g ±5%

Путь эха на увеличенной дальности
Угол полумощности 13° определяет основной акустический поле, но не гарантирует возврат эха на 50 м. Цель должна иметь достаточную отражающую площадь и акустическую отражательную способность в пределах пучка. Геометрия резервуара, внутренние раскосы, пыль, температурные градиенты и наклон монтажа могут создавать конкурирующие эхо или снижать принимаемый сигнал; проверяйте сигнатуру цели в представительных условиях.

Механические и электрические проверки
Опорная конструкция должна учитывать интерфейс M108 x 2 и массу преобразователя 1,97 кг. Подтвердите ориентацию монтажа, доступные зазоры, рабочее давление и температуру, прокладку кабелей и тип разъема. Схема возбуждения и приемник должны соответствовать минимальному сопротивлению (1 500 Ω), емкости (12 000 pF) и пределу пикового напряжения для надежной работы.

Технические характеристики

• Модель: BBDM-17KR50M
• Центральная частота: 17 кГц ±5%
• Референсный (рекомендуемый) диапазон: 1,8–50 м
• Минимальное сопротивление: 1 500 Ω ±20%
• Емкость: 12 000 pF ±20% @ 1 kHz
• Рабочее напряжение: пик < 1 500 Vpp
• Рабочая температура: -40 °C до +80 °C
• Рабочее давление: до 3 kgf / 0,3 MPa
• Луч: угол полумощности -3 dB 13° ±10%
• Крепление: нижняя резьба M108 x 2
• Защита: IP68
• Вес: 1 970 g ±5%
