Бесконтактный ультразвуковой преобразователь BBDM-18KR50M

прочныйнизкая частотадля измерения уровня

Обзор
BBDM-18KR50M — воздушный ультразвуковой дальномерный преобразователь с центральной частотой 18 кГц и рекомендованным диапазоном 1,8–50 м. Предназначен для мониторинга уровня в крупных резервуарах, промышленных измерений расстояния, предотвращения столкновений, контроля зон и обнаружения целей на большой дальности.

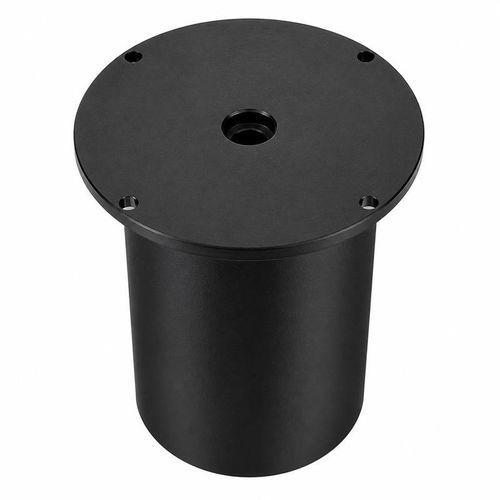

Длинная дистанция с фланцевым корпусом преобразователя
Фланцевый корпус обеспечивает надежное крепление и акустическую стабильность при измерениях на больших расстояниях в промышленных условиях, упрощая установку на стенках резервуаров или конструктивных опорах.

Технические характеристики (таблица)
Модель — BBDM-18KR50M
Центральная частота — 18 кГц ±5%
Рекомендуемый диапазон — 1,8–50 м
Минимальная импеданс — 1 300 Ω ±20%
Емкость — 12 000 пФ ±20% при 1 кГц
Рабочее напряжение — пиковое напряжение ниже 1 500 Vpp
Температура эксплуатации — -40 до +80 °C
Давление — до 3 kgf (0,3 MPa)
Характеристика луча — угол полувысоты мощности -3 dB: 14,9° ±10%
Класс защиты — IP68
Вес — 2 500 г ±5% (с 15 м кабелем, поставляемым заказчиком)

Оценка акустического поля
Угол полувысоты 14,9° следует соотнести с размером цели и доступным свободным путем. На больших расстояниях внутренние элементы резервуара, стены или оборудование могут создавать отражения раньше целевой поверхности. Градиенты температуры воздуха и взвешенные частицы могут влиять на распространение и уровень сигнала, что потребует калибровки или компенсации.

Параметры интеграции в систему
Ключевые параметры интеграции включают свойства поверхности цели, рабочие температуру и давление. Электрический интерфейс характеризуется указанной импедансом, емкостью и ограничением пикового напряжения. В стандартной конфигурации используется 15 м кабель, поставляемый заказчиком; адаптируйте проводку и крепление под требования системы.

Характеристики / технические данные

• Модель: BBDM-18KR50M
• Центральная частота: 18 кГц ±5%
• Рекомендуемый диапазон: 1,8–50 м
• Минимальная импеданс: 1 300 Ω ±20%
• Емкость: 12 000 пФ ±20% при 1 кГц
• Рабочее напряжение: пиковое напряжение ниже 1 500 Vpp
• Температура эксплуатации: -40 до +80 °C
• Давление: до 3 kgf (0,3 MPa)
• Характеристика луча: угол полувысоты -3 dB 14,9° ±10%
• Класс защиты: IP68
• Вес: 2 500 г ±5% (с 15 м кабелем, поставляемым заказчиком)
