Ультразвуковой преобразователь для измерения уровня BBDM-35KR12M

близостидля обнаружения препятствийдля измерений

Обзор

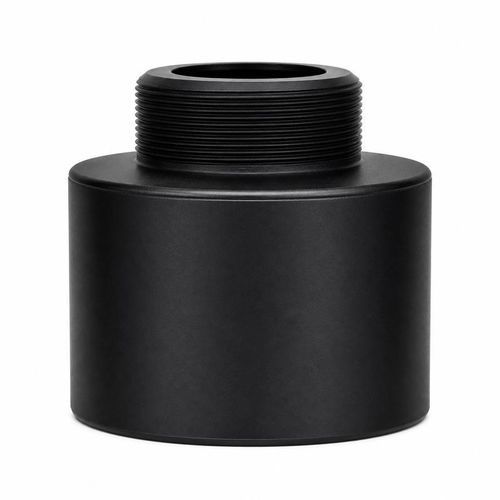

BBDM-35KR12M — ультразвуковой воздушный преобразователь с частотой 35 кГц, рассчитанный на измерение расстояний от 0,45 до 12 м. Предназначен для промышленных задач средней дальности, где важны управление пучком, защита от воздействия окружающей среды и заданные электрические параметры. Рабочие характеристики в референсном диапазоне зависят от поверхности цели, выравнивания, геометрии установки и сопряжённой электроники.

Использование пучка 10,4° при установке
Угол полумощности −3 dB составляет 10,4° ±10%. При проектировании установки учитывайте близлежащие стенки ёмкостей, фитинги или конструктивные элементы, которые могут пересекать акустическое поле. Размер цели, состояние поверхности и угловое выравнивание напрямую влияют на амплитуду возвращаемого сигнала и надёжность обнаружения. Для предотвращения столкновений и при движущихся объектах убедитесь, что предполагаемая зона обнаружения остаётся внутри пучка в ходе движения.

Электрическое и климатическое соответствие
Проектируйте цепи возбуждения и приёма на минимальную нагрузочную сопротивляемость 180 Ω и ёмкость 4 500 пФ ±20% при 1 кГц. Не превышайте предел возбуждения 1 500 Vpp. Эксплуатация должна происходить в пределах заданных условий: степень защиты IP68, давление до 1 МПа и температурный диапазон −40 до +80 °C.

Применения

• Измерение уровня в баках и ёмкостях
• Определение расстояния и позиционирование промышленного оборудования
• Предотвращение столкновений и обнаружение близости для машин и транспортных средств
• Охрана и мониторинг зон

Технические характеристики

• Модель: BBDM-35KR12M
• Центральная частота: 35 кГц ±5%
• Референсный диапазон: 0,45–12 м
• Минимальная сопротивляемость: 180 Ω ±20%
• Ёмкость: 4 500 пФ ±20% при 1 кГц
• Рабочее напряжение: пиковое напряжение менее 1 500 Vpp
• Рабочая температура: −40 до +80 °C
• Давление: до 1 МПа
• Ширина пучка: угол -3 dB 10,4° ±10%
• Степень защиты: IP68
• Вес: 410 г ±5% (с кабелем 5 см)
