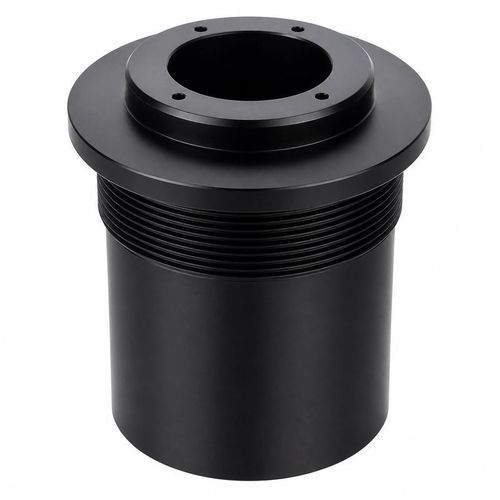

Бесконтактный ультразвуковой преобразователь BBDM-35KR13M

для измерения уровнядля обнаружения препятствийдля измерений

Референтная дальность 13 м с -3 dB пучком 8,9°
BBDM-35KR13M — воздушный ультразвуковой преобразователь для измерения расстояния с центровой частотой 35 кГц. Референтный диапазон 0,45–13 м, заданный угол -3 dB составляет 8,9° ±10%. Эти параметры служат для первоначального подбора в задачах измерения уровня, промышленного дальнометрирования, предотвращения столкновений и мониторинга зон; они не заменяют проверку на месте с предполагаемой целью и электроникой.

Номинальные параметры
Model: BBDM-35KR13M
Центровая частота: 35 кГц ±5%
Референтный диапазон: 0,45–13 м
Минимальное сопротивление: 400 ohm ±20%
Емкость: 6 500 pF ±20% при 1 кГц
Рабочее напряжение: пиковое ниже 1 000 Vpp
Рабочая температура: -40 до +80 °C
Давление: до 10 kgf или 1 MPa
Ширина луча: угол -3 dB 8,9° ±10%
Крепление: см. чертёж габаритов изделия
Степень защиты: IP68
Масса: 835 g ±5% с кабелем 2 m

Проверьте полный путёк эха
Для измерения уровня обеспечьте свободный звуковой путь от ближнего конца 0,45 м до максимальной предполагаемой дистанции. Учитывайте горловину резервуара, внутренние элементы и близлежащие фитинги относительно угла -3 dB 8,9°. Отражающая поверхность должна быть достаточных размеров и правильно ориентирована для выбранной геометрии.
Для дальнометрирования или предотвращения столкновений на движущемся оборудовании оцените цель по всему ожидаемому пути. Системы безопасности и мониторинга зон также требуют практической проверки поверхностей цели и окружающих конструкций.

Координация электрической и механической интеграции
Фронтальная электроника должна учитывать минимальное сопротивление 400 ohm и ёмкость 6 500 pF при 1 кГц. Прилагаемое пиковое напряжение должно быть ниже 1 000 Vpp. Указанная масса 835 g ±5% включает кабель 2 m, поэтому в план монтажа следует включить крепление преобразователя и прокладку кабеля.
Убедитесь, что рабочая среда, температура и давление находятся в диапазоне -40 до +80 °C и до 10 kgf или 1 MPa. Изделие имеет степень защиты IP68.

Контрольный список при выборе

• Требуемая дальность и ожидаемая ближайшая цель
• Размер цели, состояние поверхности и угол
• Рабочая среда и температурный диапазон
• Габариты монтажа и размеры интерфейса
• Фактические требования по давлению и защите
• Схема передача/приём, прокладка кабеля и способ подключения

Технические характеристики

• Model: BBDM-35KR13M
• Центровая частота: 35 кГц ±5%
• Референтный диапазон: 0,45–13 м
• Минимальное сопротивление: 400 ohm ±20%
• Емкость: 6 500 pF ±20% при 1 кГц
• Рабочее напряжение: пиковое ниже 1 000 Vpp
• Рабочая температура: -40 до +80 °C
• Давление: до 10 kgf или 1 MPa
• Ширина луча: угол -3 dB 8,9° ±10%
• Крепление: см. чертёж габаритов изделия
• Степень защиты: IP68
• Масса: 835 g ±5% с кабелем 2 m
