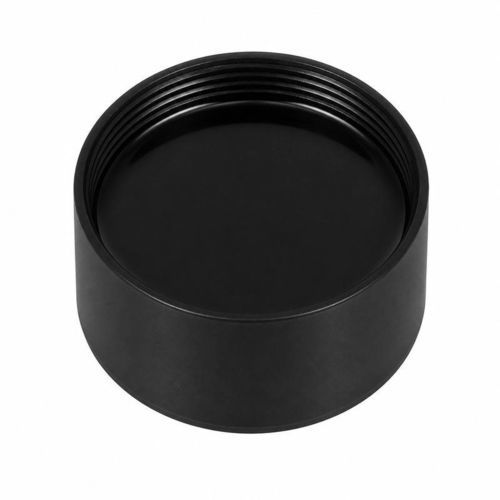

Бесконтактный ультразвуковой преобразователь BBDM-70KR3M

для измерения уровняблизостидля обнаружения препятствий

Обзор продукта
BBDM-70KR3M — ультразвуковой датчик расстояния для воздуха с центральной частотой 70 кГц и рекомендованным диапазоном измерений 0,3–3 м. Угол полувысоты луча при −3 дБ составляет 11,4° (±10 %). Предназначен для промышленной кратковременной детекции, подходит для обнаружения близости, позиционирования на короткие расстояния, подсчёта/обнаружения целей и компактного измерения уровня. Рабочая температура: −40 до +80 °C. Класс защиты: IP68.

Технические характеристики (таблица)
Модель — BBDM-70KR3M
Центральная частота — 70 кГц ±5 %
Рекомендуемый диапазон — 0,3–3 м
Минимальная импеданс — 300 Ом ±20 %
Ёмкость — 1 400 пФ ±20 % при 1 кГц
Рабочее напряжение — пиковое напряжение ниже 1 500 Vpp
Рабочая температура — −40 до +80 °C
Допускаемое давление — до 3 kgf или 0,3 MPa
Угол полувысоты при −3 дБ — 11,4° ±10 %
Верхняя крепёжная резьба — M30 × 1.5
Класс защиты — IP68
Вес — 70 г ±5 %
Длина кабеля — 20 см

Области применения

• Детекция близости в автоматизации
• Позиционирование на коротком расстоянии
• Подсчёт и обнаружение целей
• Компактное измерение уровня

Требования при подборе и установке
Укажите рабочую среду и температуру, требуемую дистанцию измерения или акустический путь, размер и состояние поверхности цели, доступное монтажное пространство и размеры интерфейса, рабочее давление и требуемый уровень защиты. Также определите схемы управления/приёма, тип кабеля и способ подключения для обеспечения совместимости с оборудованием управления.

Технические параметры

• Модель: BBDM-70KR3M
• Центральная частота: 70 кГц ±5 %
• Рекомендуемый диапазон: 0,3–3 м
• Минимальная импеданс: 300 Ом ±20 %
• Ёмкость: 1 400 пФ ±20 % при 1 кГц
• Рабочее напряжение: пик ниже 1 500 Vpp
• Рабочая температура: −40 до +80 °C
• Допускаемое давление: до 3 kgf или 0,3 MPa
• Угол полувысоты при −3 дБ: 11,4° ±10 %
• Верхняя крепёжная резьба: M30 × 1.5
• Класс защиты: IP68
• Вес: 70 г ±5 %
• Длина кабеля: 20 см
