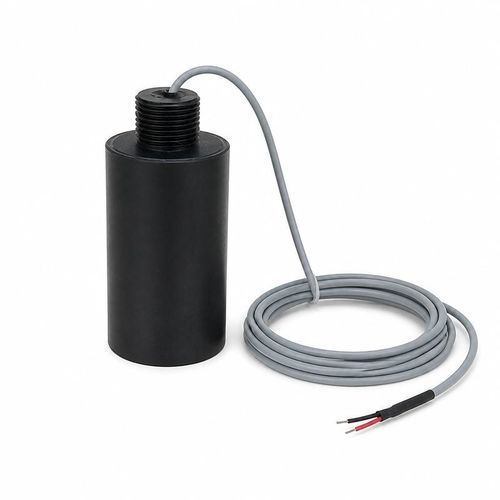

Погружной ультразвуковой преобразователь BBDM-D12K

низкая частотадля измерения уровнядля обнаружения препятствий

Обзор
BBDM-D12K — это подводный ультразвуковой трансдьюсер 12 kHz для измерения расстояния и глубины с эталонной дальностью 10000 м. Разработан для интеграции в ROV, AUV, гидрографические суда и стационарные установки; подходит для обхода препятствий, измерения расстояний в баках и водоёмах, а также для обнаружения подводных целей.

Горизонтальное акустическое покрытие
Акустическое поле горизонтально всенаправленное (омни), что упрощает отслеживание целей и позволяет гибко ориентировать установку. Учитывайте эту диаграмму излучения при определении геометрии измерений, покрытия целей и требуемого акустического пути.

Рабочие характеристики
Model — BBDM-D12K
Центральная частота — 12 kHz ±5%
Рекомендуемая дальность — 10000 m
Рабочая температура — -40 до +80°C
Давление — ≤10 kgf или 1 MPa
Акустическое поле — Горизонтально всенаправленное
Степень защиты — IP68

Применения

• Подводные измерения расстояния и глубины
• Избегание препятствий для подводных роботов (ROV/AUV)
• Измерение расстояний в резервуарах и водоёмах
• Обнаружение и мониторинг подводных целей

Выбор системы
При выборе следует учитывать рабочую среду и температуру, требуемую дальность и акустический путь, размер цели и состояние её поверхности, доступное место для установки, рабочее давление, степень защиты от проникновения и электронику передачи/приёма. Проверьте механическую и электрическую совместимость с платформой-носителем и оборудованием для обработки сигнала.

Технические характеристики

• Model: BBDM-D12K
• Центральная частота: 12 kHz ±5%
• Эталонная / рекомендуемая дальность: 10000 m
• Рабочая температура: -40 до +80°C
• Давление: ≤10 kgf или 1 MPa
• Акустическое поле: Горизонтально всенаправленное
• Степень защиты: IP68
