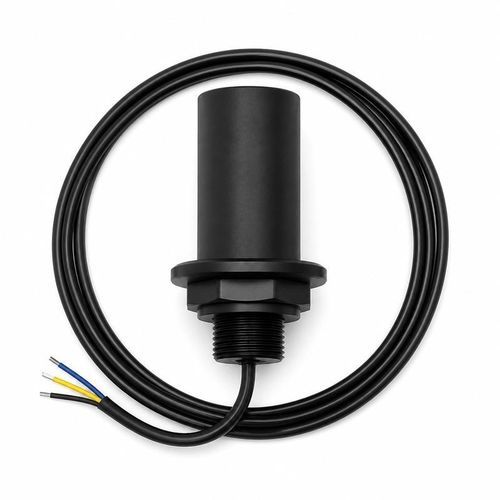

Акустический преобразователь для контроля BBDM-D15K

для измеренийультразвуковойвсенаправленный

Обзор
BBDM-D15K — подводный ультразвуковой преобразователь для измерения дальности и глубины. Его центральная частота 15 кГц ±5%, рекомендованная эталонная дальность 1000 м. Подходит для интеграции в подводные аппараты, сонарами и стационарные системы мониторинга водных объектов. Степень защиты IP68 и две акустические/давления конфигурации обеспечивают работу на малых и средних глубинах.

Применения

• Подводное измерение дальности и глубины
• Избегание препятствий для подводных роботов
• Измерение расстояния в резервуарах и водоёмах
• Обнаружение подводных целей

Технические характеристики

• Центральная частота: 15 кГц ±5%
• Рекомендуемая эталонная дальность: 1000 м
• Минимальное сопротивление: 600 Ω ±20%
• Емкость: 11000 pF ±20% при 1 кГц
• Рабочее напряжение: пиковое напряжение менее 2000 Vpp
• Рабочая температура: -40 до +80 °C
• Класс по давлению: ≤10 kgf (1 MPa) для версии с углом пучка 129°; ≤3 kgf (0,3 MPa) для горизонтальной всенаправленной версии
• Угол полумощности: 129° ±10% при -3 dB (для версии с углом пучка)
• Степень защиты: IP68

Акустическое поле и конфигурации по давлению
Две акустические конфигурации имеют общую центральную частоту 15 кГц ±5%: горизонтальная всенаправленная версия рассчитана на ≤3 kgf (0,3 MPa), версия с полумощностным углом 129° ±10% рассчитана на ≤10 kgf (1 MPa).
