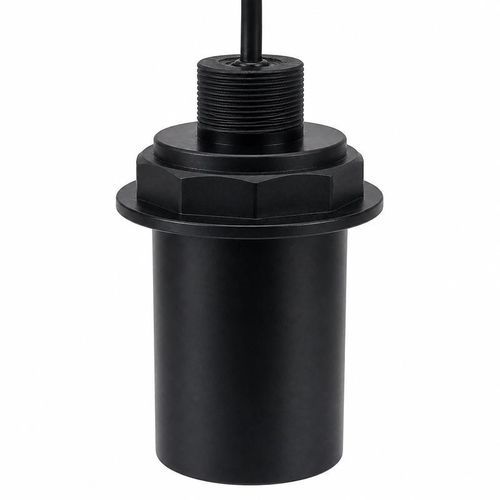

Погружной ультразвуковой преобразователь BBDM-D28K

низкая частотадля измерения уровнядля обнаружения препятствий

Обзор продукта
BBDM-D28K — ультразвуковой преобразователь для подводной дальнометрии и измерения глубины с частотой 28 кГц и эталонной дальностью 1000 м. Предназначен для интеграции в морские и подводные системы, требующие акустического зондирования на больших дистанциях (ROV, AUV и т. п.).

Акустическое покрытие
Угол на полувысоте (-3 dB): 53,7° ±10%. Директивность обеспечивает средне-широкое покрытие для обнаружения целей и измерения расстояний в открытой воде и в резервуарах.

Электрические и эксплуатационные характеристики (таблица)
Центральная частота: 28 kHz ±5%
Рекомендуемая дальность (эталон): 1000 m
Угол на полувысоте (-3 dB): 53,7° ±10%
Минимальное сопротивление: 270 Ω ±20%
Емкость: 10000 pF ±20% при 1 kHz
Рабочее напряжение: пиковое напряжение <2000 Vpp
Рабочая температура: -40 до +80°C
Давление: ≤10 kgf / 1 MPa
Класс защиты: IP68

Применения

• Подводное измерение расстояния и глубины
• Избегание препятствий для подводных роботов (ROV/AUV)
• Измерение расстояния в резервуарах и водоёмах
• Обнаружение и мониторинг подводных целей

Технические характеристики

• Центральная частота: 28 kHz ±5%
• Рекомендуемая дальность (эталон): 1000 m
• Угол на полувысоте (-3 dB): 53,7° ±10%
• Минимальное сопротивление: 270 Ω ±20%
• Емкость: 10000 pF ±20% при 1 kHz
• Рабочее напряжение: пиковое напряжение <2000 Vpp
• Рабочая температура: -40 до +80°C
• Давление: ≤10 kgf или 1 MPa
• Класс защиты: IP68
