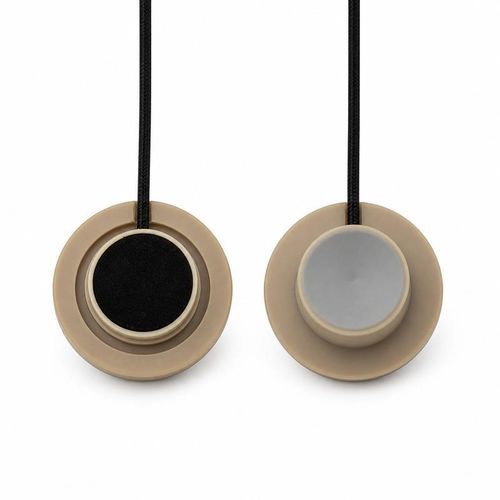

Ультразвуковой передатчик расхода BBFM-Q140K

для суровых природных условийдля газовкомпактный

Пьезо-ультразвуковой преобразователь 140 кГц для компактных акустических трасс измерения газа
BBFM-Q140K — ультразвуковой преобразователь, предназначенный для промышленных счётчиков расхода газа, измерения скорости газа и интеграции в модули измерения по времени прохождения. Документированный эталонный диапазон 0,12–1 м, акустический угол полувысоты 18,2° ±10% при -3 dB. Условия эксплуатации: -40 до +80°C, давление до 3 kgf (0,3 MPa), степень защиты IP68.

Проверенные акустические и электрические данные
Model: BBFM-Q140K
Центральная частота: 140 kГц ±5%
Рекомендуемый диапазон: 0,12–1 м
Минимальное сопротивление: 1 200 Ω ±20%
Емкость: 250 pF ±20% при 1 kHz
Рабочее напряжение: Peak voltage <1 200 Vpp
Рабочая температура: -40 до +80°C
Номинальное давление: ≤3 kgf или 0,3 MPa
Ширина пучка: угол полувысоты 18,2° ±10% при -3 dB
Крепление: см. чертёж габаритов
Степень защиты: IP68
Вес: 8 g ±5% с кабелем 38 cm

Планирование короткой акустической трассы для газового потока
При размещении преобразователей в камере счётчика используйте эталонный диапазон 0,12–1 м совместно с уголом полувысоты 18,2° ±10% для определения акустической трассы. Проверьте окончательную длину трассы, геометрию мишени, монтажное пространство и размеры интерфейса для целевого прибора. Электроника должна обеспечивать минимальное сопротивление 1 200 Ω ±20%, ёмкость 250 pF ±20% при 1 kHz и Peak voltage <1 200 Vpp. Указанный вес (8 g ±5%) соответствует варианту с кабелем 38 cm.

Вопросы для уточнения перед интеграцией

• Газовая среда и температурный диапазон
• Требуемое расстояние измерения или акустическая трасса
• Геометрия камеры счётчика и цели
• Монтажное пространство и размеры интерфейса
• Рабочее давление и требования к защите
• Электроника возбуждения/приёма, прокладка кабеля и способ подключения

Характеристики / Технические спецификации

• Model: BBFM-Q140K
• Центральная частота: 140 кГц ±5%
• Референсный (рекомендуемый) диапазон: 0,12–1 м
• Ширина пучка (полувысота): 18,2° ±10% при -3 dB
• Минимальное сопротивление: 1 200 Ω ±20%
• Емкость: 250 pF ±20% при 1 kHz
• Рабочее напряжение: Peak voltage <1 200 Vpp
• Рабочая температура: -40 до +80°C
• Номинальное давление: ≤3 kgf (0,3 MPa)
• Степень защиты: IP68
• Вес: 8 g ±5% (с кабелем 38 cm)
