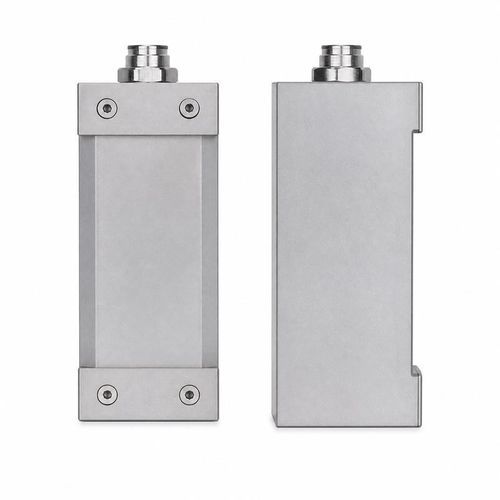

Передатчик расхода с контактным ультразвуком BBFM-Q200K-C

время перехода ультразвуковой волныдля жидкостейдля контроля процесса

Обзор продукта
BBFM-Q200K-C — это зажимной (clamp-on) ультразвуковой преобразователь расхода с частотой 200 кГц, предназначенный для неинвазивной установки на внешней поверхности трубопроводов. Применим при мониторинге трубопроводного потока и временных испытаниях расхода, когда нежелательно проникновение в трубу.

Условия эксплуатации
Диапазон рабочих температур: -40 до +80°C. Допускаемое внешнее давление до 3 kgf (0,3 MPa). Класс защиты: IP68 для работы во влажной или погружённой среде.

Технические характеристики

• Модель: BBFM-Q200K-C
• Рабочая частота: 200 kHz ±5%
• Минимальная импеданс: 500 Ω ±20%
• Емкость: 4,300 pF ±20% при 1 kHz
• Рабочее напряжение: пик <1,500 Vpp
• Температура эксплуатации: -40 до +80°C
• Давление: ≤3 kgf (0,3 MPa)
• Материал корпуса: нержавеющая сталь 304 и PEEK
• Класс защиты: IP68

Применения при измерении расхода

• Клеммные ультразвуковые расходомеры
• Мониторинг расхода в магистральных трубопроводах
• Временные испытания расхода
• Случаи, когда проникновение в трубопровод нежелательно
