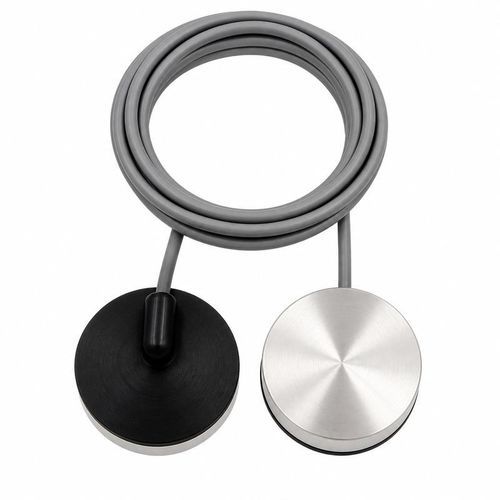

Погружной ультразвуковой преобразователь BBMU-PHYF-B

высокочастотный

Обзор
Серия BBMU-PHYF-B включает терапевтические ультразвуковые преобразователи, предназначенные для медицинских устройств, включая аппараты физиотерапии, реабилитации и медицинской эстетики. Доступные центровые частоты: 600 кГц, 1 МГц и 1,5 МГц. Рабочая температура от -40 °C до +80 °C, допустимое давление до 10 kgf (1 MPa), степень защиты IP68. Электрические и акустические параметры различаются в зависимости от частоты и должны выбираться в виде полной строки, соответствующей выбранной частоте.

Конфигурации по частоте
Центровая частота | Минимальное сопротивление | Ёмкость | Пиковое напряжение | Угол полумощности при -3 dB | Материал корпуса
600 кГц ±5% | 90 Ω ±20% | 1,600 pF ±20% при 1 kHz | < 490 Vpp | 8,1° ±10% | Твёрдый алюминий
1 МГц ±5% | 8 Ω ±20% | 3,500 pF ±20% при 1 kHz | < 300 Vpp | 3,5° ±10% | Твёрдый алюминий
1,5 МГц ±5% | 20 Ω ±20% | 3,000 pF ±20% при 1 kHz | < 400 Vpp | 2° ±10% | LV12

Применение

• Аппараты физиотерапии
• Реабилитационная терапия
• Поставка ультразвуковой энергии
• Медицинско-эстетические аппараты

Технические характеристики

• Серия: BBMU-PHYF-B
• Доступные центровые частоты: 600 кГц ±5%, 1 МГц ±5%, 1,5 МГц ±5%
• Диапазон рабочих температур: -40 °C до +80 °C
• Класс давления: до 10 kgf (1 MPa)
• Степень защиты: IP68
• Электрические и акустические параметры должны выбираться в виде полной строки, соответствующей выбранной частоте
• 600 кГц: минимальное сопротивление 90 Ω ±20%, ёмкость 1,600 pF ±20% при 1 kHz, пиковое напряжение < 490 Vpp, угол полумощности 8,1° ±10%, материал корпуса: твёрдый алюминий
• 1 МГц: минимальное сопротивление 8 Ω ±20%, ёмкость 3,500 pF ±20% при 1 kHz, пиковое напряжение < 300 Vpp, угол полумощности 3,5° ±10%, материал корпуса: твёрдый алюминий
• 1,5 МГц: минимальное сопротивление 20 Ω ±20%, ёмкость 3,000 pF ±20% при 1 kHz, пиковое напряжение < 400 Vpp, угол полумощности 2° ±10%, материал корпуса: LV12
