Испытательная система рабочих характеристик

моделированияударное напряжениедля лабораторий

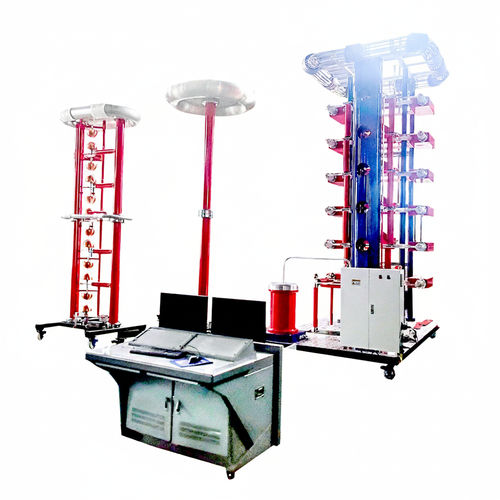

Система UHV(V) Lightning Impulse Test System генерирует управляемые высоковольтные и высокотоковые импульсы, имитирующие молнию, для оценки электроизоляционной прочности и электрических характеристик высоковольтного оборудования.

Применение и типовые испытания

• Имитация ударов молнии для типовых и периодических испытаний выключателей, изоляторов, трансформаторов, реакторов и другого HV-оборудования.
• Испытания полной волной (1.2/50 μs) и усечённой волной (2–6 μs) в зависимости от комплектации.

Технические параметры

• Напряжение заряда — Диапазон установки: 0–100 кВ; Рабочий диапазон: 10,0–100,0 кВ; Отклонение установки ≤ ±1%; Нестабильность ≤ ±1%; Разрешение 0,1 кВ.
• Время зарядки — Диапазон: 30–180 с; Разрешение 1 с; Задержка аварии 2 с.
• Число импульсов — Программируемое: 1–999; Число повышений напряжения: 1–999.
• Настройки защиты — Конфигурируемая защита по току и по перенапряжению; опциональная динамическая защита заряда.
• Стабильность выходного импульса — >99%.

Примеры конфигураций (напряжение / энергия)

• 100 kV / 5 kJ — без устройства отсечки; осциллограф/плата сбора не требуются; подходит для оборудования уровня 6–10 kV; полноволновой тест 1.2/50 μs.
• 200 kV / 5 kJ — без отсечки; полноволновой тест 1.2/50 μs для 6–10 kV.
• 200 kV / 10 kJ — варианты с или без отсечки/осциллографа; полноволновой тест 1.2/50 μs; при наличии отсечки — отсечённая волна 2–6 μs.
• 300 kV / 7.5 kJ — 300 kV / 15 kJ — 300 kV / 30 kJ — варианты с одноступенчатой отсечкой и осциллографом для отсечённых тестов; подходят для уровней 10–35 kV.
• 400 kV / 10–40 kJ — варианты с или без отсечки и осциллографа; полноволновые тесты 1.2/50 μs; отсечённая волна 2–6 μs при наличии устройства отсечки.
• 500 kV / 30 kJ и 600 kV / 15–30 kJ — одноступенчатые устройства steepening/отсечки; поддерживают требования steep-wave и full-wave.
• 800 kV / 20–80 kJ — конфигурации для оборудования уровней 10–110 kV; опции отсечки доступны в зависимости от модели.

Особенности

• Схема с низкой индуктивностью и сопротивлением-фильтром для формирования стандартной ударной волны при больших ёмкостях и нагрузках.
• Высокий коэффициент использования высокого напряжения: коэффициенты использования молниевой и рабочей волны не ниже 85% и 80% соответственно.
• Лёгкая настройка формы волны, простая эксплуатация, хорошая синхронизация и надёжная работа.
• Автоматическое управление зарядом постоянным током обеспечивает высокий уровень автоматизации и высокую помехозащищённость.

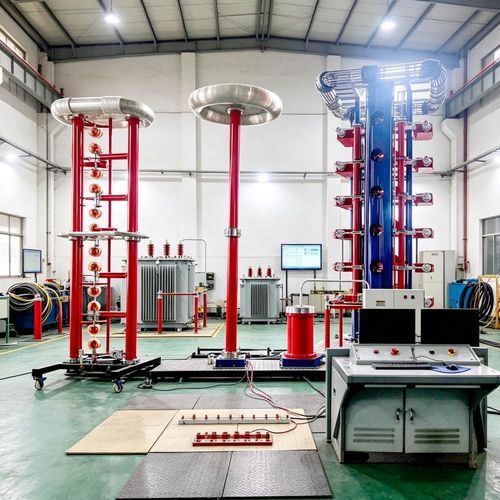

Структурный состав

• Основные компоненты: корпус генератора, устройство отсечки/транкейшн (при наличии), делитель напряжения, панель управления (микрокомпьютер или обычная), цифровая система записи/сбора формы волны, а также вспомогательные средства измерения и безопасности.

Характеристики — сводка

• Напряжение: установка 0–100 кВ; рабочее 10,0–100,0 кВ; разрешение 0,1 кВ; отклонение/нестабильность ≤ ±1%.
• Время заряда: 30–180 с (разрешение 1 с); задержка аварии 2 с.
• Импульсы: программируемо 1–999; повышения напряжения: 1–999.
• Защита: настраиваемая по току/по перенапряжению; опциональная динамическая защита заряда.
• Стабильность выхода: >99%; доступны конфигурации от 100 kV/5 kJ до 800 kV/80 kJ.
