Диэлектрометр высокого напряжения YDQ 5kVA

DCAC

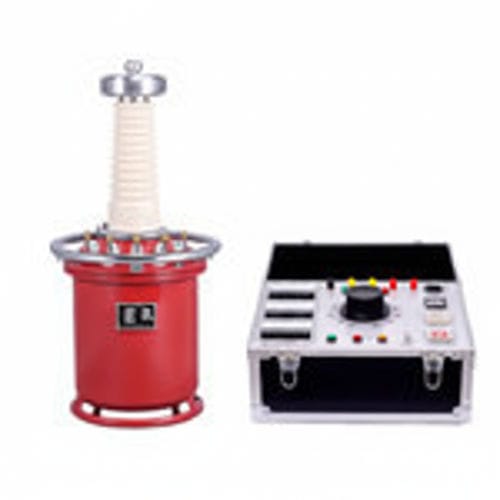

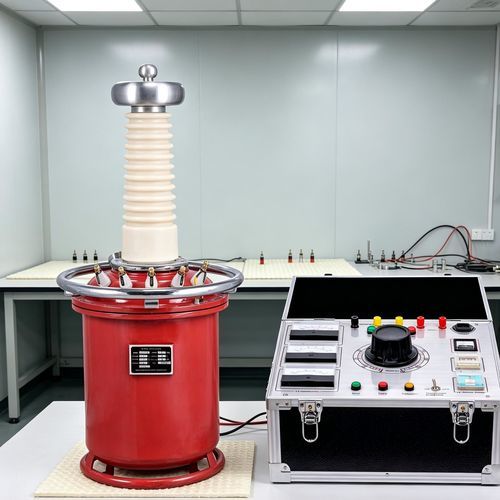

YDQ 5kVA Pointer AC DC Test Transformer Hipot Tester — классический испытательный комплект для испытаний на выдерживаемое напряжение (hipot) переменного и постоянного тока. Прибор ориентирован на простую ручную эксплуатацию с аналоговым индикатором, прочной конструкцией и удобством технического обслуживания, что делает его пригодным для коммунальных, промышленных и лабораторных применений.

Ключевые особенности

• Простое управление: ручные элементы управления и понятный аналоговый дисплей.
• Прочная конструкция: рассчитан на длительную эксплуатацию в тяжёлых условиях.
• Компактность и небольшой вес: удобен для транспортировки и размещения.
• Безмасляная конструкция и минимальные требования к обслуживанию.
• Повышенная диэлектрическая прочность и минимальная корона по сравнению с масляными трансформаторами.

Технические характеристики (из таблицы на странице)

• Класс напряжения: 10кВ-300кВ
• Диапазон мощности: 1-500КВА
• Импедансное напряжение: ≤8%
• Ток холостого хода: <7%
• Тип продукта: AC, AC&DC, каскад переменного тока, каскад переменного и постоянного тока.

Основные характеристики / таблица моделей (из содержимого страницы)

• Таблица параметров моделей (каждая строка — отдельная модель с параметрами):
  • Модель: ЯДК-1,5/50 — Емкость: 1.5 кВА; ВН: 50 кВ; ВН ток: 30 мА; Входное напряжение: 200 В / 7.5 А; Соотношение: 500; Повышение температуры (30 мин): 10 ℃.
  • Модель: ЯДК-3/50 — Емкость: 3 кВА; ВН: 50 кВ; ВН ток: 60 мА; Входное напряжение: 200 В / 15 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-5/50 — Емкость: 5 кВА; ВН: 50 кВ; ВН ток: 100 мА; Входное напряжение: 200 В / 25 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-10/50 — Емкость: 10 кВА; ВН: 50 кВ; ВН ток: 200 мА; Входное напряжение: 200 В / 50 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-20/50 — Емкость: 20 кВА; ВН: 50 кВ; ВН ток: 400 мА; Входное напряжение: 400 В / 53 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-30/50 — Емкость: 30 кВА; ВН: 50 кВ; ВН ток: 600 мА; Входное напряжение: 400 В / 79 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-50/50 — Емкость: 50 кВА; ВН: 50 кВ; ВН ток: 1000 мА; Входное напряжение: 400 В / 12 А; Соотношение: 500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-5/100 — Емкость: 5 кВА; ВН: 100 кВ; ВН ток: 50 мА; Входное напряжение: 200 В / 25 А; Соотношение: 1000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-10/100 — Емкость: 10 кВА; ВН: 100 кВ; ВН ток: 100 мА; Входное напряжение: 200 В / 50 А; Соотношение: 1000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-20/100 — Емкость: 20 кВА; ВН: 100 кВ; ВН ток: 200 мА; Входное напряжение: 200 В / 53 А; Соотношение: 1000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-30/100 — Емкость: 30 кВА; ВН: 100 кВ; ВН ток: 300 мА; Входное напряжение: 300 В / 79 А; Соотношение: 1000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-50/100 — Емкость: 50 кВА; ВН: 100 кВ; ВН ток: 500 мА; Входное напряжение: 500 В / 132 А; Соотношение: 1000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-20/150 — Емкость: 20 кВА; ВН: 150 кВ; ВН ток: 133 мА; Входное напряжение: 400 В / 53 А; Соотношение: 1500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-30/150 — Емкость: 30 кВА; ВН: 150 кВ; ВН ток: 200 мА; Входное напряжение: 400 В / 80 А; Соотношение: 1500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-50/150 — Емкость: 50 кВА; ВН: 150 кВ; ВН ток: 333 мА; Входное напряжение: 400 В / 132 А; Соотношение: 1500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-100/150 — Емкость: 100 кВА; ВН: 150 кВ; ВН ток: 667 мА; Входное напряжение: 400 В / 263 А; Соотношение: 1500; Повышение температуры: 10 ℃.
  • Модель: ЯДК-50/200 — Емкость: 50 кВА; ВН: 200 кВ; ВН ток: 250 мА; Входное напряжение: 400 В / 132 А; Соотношение: 2000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-100/200 — Емкость: 100 кВА; ВН: 200 кВ; ВН ток: 500 мА; Входное напряжение: 400 В / 263 А; Соотношение: 2000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-150/200 — Емкость: 150 кВА; ВН: 200 кВ; ВН ток: 750 мА; Входное напряжение: 400 В / 395 А; Соотношение: 2000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-200/200 — Емкость: 200 кВА; ВН: 200 кВ; ВН ток: 1000 мА; Входное напряжение: 400 В / 526 А; Соотношение: 2000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-300/200 — Емкость: 300 кВА; ВН: 200 кВ; ВН ток: 1500 мА; Входное напряжение: 400 В / 790 А; Соотношение: 2000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-50/300 — Емкость: 50 кВА; ВН: 300 кВ; ВН ток: 170 мА; Входное напряжение: 400 В / 132 А; Соотношение: 3000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-100/300 — Емкость: 100 кВА; ВН: 300 кВ; ВН ток: 333 мА; Входное напряжение: 400 В / 263 А; Соотношение: 3000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-150/300 — Емкость: 150 кВА; ВН: 300 кВ; ВН ток: 500 мА; Входное напряжение: 400 В / 395 А; Соотношение: 3000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-200/300 — Емкость: 200 кВА; ВН: 300 кВ; ВН ток: 667 мА; Входное напряжение: 400 В / 526 А; Соотношение: 3000; Повышение температуры: 10 ℃.
  • Модель: ЯДК-300/300 — Емкость: 300 кВА; ВН: 300 кВ; ВН ток: 1000 мА; Входное напряжение: 400 В / 790 А; Соотношение: 3000; Повышение температуры: 10 ℃.

Псевдонимы / назначение

• Испытательный комплект высокого напряжения; Тестовый трансформатор; комплект для тестирования hipоt.

Дополнительные материалы

• На странице доступны: руководство пользователя и сертификат калибровки (PDF).
• Доступно видео-демонстрация продукта (встроенное видео YouTube).
