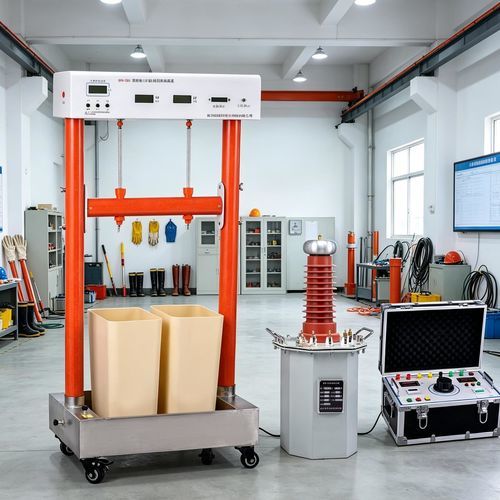

Пробойная установка DC UHV-282

высокого напряженияпереноснаямноготочечная

Введение продукта:
UHV-282 — полностью автоматический прибор типа срабатывания для испытаний на выдерживаемое напряжение, предназначенный для изоляционных сапог и изоляционных перчаток. В стандартной комплектации поддерживается одновременная проверка 2 образцов (по запросу расширяется до 8 каналов) с независимым контролем тока утечки и автоматическим отключением по образцу. Отбор тока утечки и механизм срабатывания питаются от литиевой батареи DC 12V; показания каналов отображаются на высокоярком LED-модуле. Устройство имеет разделение высокое/низкое напряжение и обеспечивает мониторинг в реальном времени напряжения, тока и состояния испытания для каждой позиции, что обеспечивает непрерывность и безопасность при пакетных испытаниях.

Параметры продукта:
Предназначено для диэлектрических испытаний изоляционных сапог, перчаток и аналогичных средств индивидуальной защиты с изоляцией.

Технические характеристики:

• Модель: UHV-282
• Питающее устройство: DC 12V литиевая батарея
• Номинальное напряжение: 50 kV
• Максимальный диапазон измерения тока утечки: 30,0 mA
• Погрешность измерения тока утечки: ±1% ±3 цифры
• Разрешение по току утечки: 0,01 mA
• Диапазон рабочих температур: -10 ℃ до 40 ℃
• Рабочая влажность: ≤90% RH (без конденсата)
• Каналы: стандартно 2 канала (расширяемо до 8)

Особенности:

• Одновременная проверка 2 образцов в стандартной конфигурации (расширяемо до 8) с независимым измерением тока утечки для каждого образца.
• Сухой метод испытания для изоляционных сапог: небольшие стальные шарики в тканевой подкладке позволяют избежать заливания водой и облегчают сушку.
• Отбор тока утечки и механизм срабатывания питаются от литиевой батареи; заряд батареи отображается в процентах.
• Разделение высокого и низкого напряжения; ток утечки по каждому каналу отображается на ярком LED-дисплее.
• Автоматическое отключение для каждого образца при пробое или превышении лимита тока утечки: отключается только поражённый образец, остальные каналы продолжают работу.
• Порог срабатывания можно установить с помощью кнопок на панели.
• Специальный нержавеющий заземляющий поддон для тестирования сапог и нержавеющий контейнер для тестирования перчаток для безопасной и повторяемой эксплуатации.

Сценарии применения:

• Заводские испытания и контроль качества: проверка выдерживаемого напряжения изоляционных сапог и перчаток для подтверждения соответствия стандартам.
• Приемочные испытания и пусконаладка: проверка изоляционных характеристик новых защитных изделий перед вводом в эксплуатацию.
• Периодические профилактические испытания: выявление старения изоляции, проникновения влаги или деградации характеристик у эксплуатируемых изделий.
• Контроль качества и типовые испытания производителями и испытательными организациями.
• Тестирование третьими сторонами и лабораториями сертификации для предоставления данных о соответствии.
• Обслуживание оборудования и управление безопасностью для организации периодических проверок и снижения рисков, связанных с отказом изоляции.

Метод испытания изоляционных перчаток:

• Низковольтный тест: профилактическое тестовое напряжение 2,5 kV, выдержка 1 минута; приемлемо при токе утечки ≤ 2,5 mA (значение по умолчанию 2,5 mA).
• Высоковольтный тест: профилактическое тестовое напряжение 8 kV, выдержка 1 минута; приемлемо при токе утечки ≤ 9 mA.

Часто задаваемые вопросы (FAQ):

• В: Что происходит, если один образец не проходит испытание? О: Функция автоматического отключения изолирует некачественный образец, в то время как остальные образцы продолжают испытание, что минимизирует перерывы.
• В: Регистрирует ли прибор ток утечки? О: Да. Система непрерывно контролирует и отображает ток утечки по каждому каналу во время испытаний.
• В: Какие СИЗ с изоляцией можно тестировать? О: Изоляционные сапоги, изоляционные перчатки и другие резиновые изоляционные изделия для электрической безопасности.
• В: Можно ли настроить диапазоны испытательных напряжений? О: Да. Выходные диапазоны напряжения можно настраивать в соответствии с требованиями заказчика и применимыми стандартами.

Технические спецификации (габариты и вес):

• Внешние размеры испытательной опоры: 850×800×110 mm
• Размеры/вес опоры: 510×350×960 mm, 17 kg
• Размеры/вес трансформатора: 270×270×510 mm, 29 kg
• Размеры/вес блока управления: 450×320×250 mm, 16 kg
