Пробойная установка высокого напряжения ZGF 60~120kV

переноснаяDC

Краткое описание

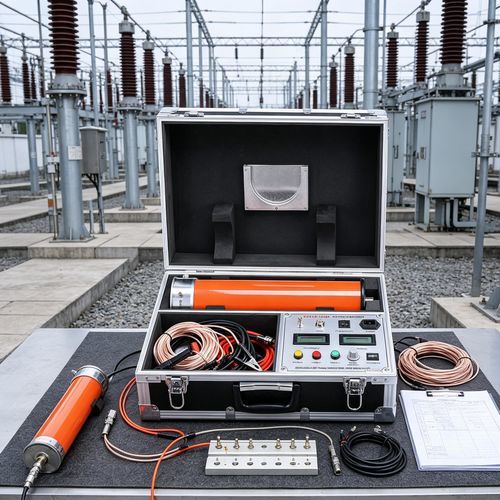

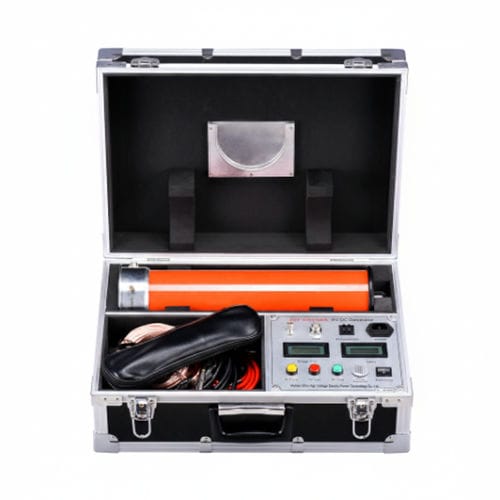

Интегрированный тестер высокого напряжения постоянного тока ZGF — портативный прибор для оценки стойкости изоляции и измерения тока утечки на силовом оборудовании. Устройство использует схему высокочастотного удвоителя напряжения, ШИМ‑управление и двойную петлю обратной связи по напряжению и току для стабильного DC‑выхода с низким уровнем пульсаций. Хост и удвоитель объединены в одном шасси; доступны функции 0.75U, плавный старт с нулевого уровня и цифровая настройка перенапряжения для работы в полевых условиях.

Ключевые характеристики

• Стабильный DC‑выход: HF‑удвоитель + ШИМ и V–I двойная петля управления; пульсации ≤0,5%.
• Система защиты: нулевой старт, перенапряжение, перегрузка по току и защита от пробоя с нано‑сейнсорами.
• Функция 0.75U одним нажатием для проверки ZnO разрядников.
• Плавный старт усиления: многооборотный импортный потенциометр для точной регулировки с нуля.
• Цифровая настройка перенапряжения через поворотный переключатель для точной конфигурации.
• Интегрированная компактная конструкция: хост и удвоитель в одном портативном корпусе.
• Критические компоненты: импортные IGBT и HF выпрямительные диоды; изолированный прижимной ролик для защиты от влаги.
• Удобная панель управления: понятная маркировка и логичное расположение элементов.

Технические параметры

• Модели: 60/2, 60/3, 60/5, 120/2, 120/3, 120/5.
• Номинальное напряжение: 60 kV или 120 kV.
• Номинальный ток: 2 mA, 3 mA, 5 mA.
• Номинальная мощность: 120–600 W в зависимости от модели.
• Масса: ≈9 kg (серия 60 kV), ≈10 kg (серия 120 kV).
• Габариты: 465×390×190 mm (60 kV) / 565×390×190 mm (120 kV).
• Высота двойного цилиндра: 440 mm (60 kV) / 535 mm (120 kV).
• Точность выхода (V/I): ±(1,0% показания ± 2 цифры).
• Коэффициент пульсаций: ≤0,5%.
• Режим работы: прерывистый, номинальная нагрузка 30 минут.
• Перегрузка: холостой ход может превышать +10% в течение 10 минут; макс. зарядный ток 1,25× номинала.
• Питание: AC 220V ±10%, 50 Hz.
• Рабочая среда: -10–40°C; относительная влажность ≤85% при 25°C (без конденсации); высота ≤1500 м.

DC Hipot vs AC

• Испытуемое поле: DC создает постоянное непульсирующее поле; AC — переменное поле (50 Hz или эквивалент).
• Портативность: HF DC‑генераторы существенно легче силовых AC‑установок.
• Питание: DC‑системы работают от 220 V; AC‑системы нередко требуют мощные источники питания или генераторы.
• Механизмы повреждения: DC может вызывать накопление пространственного заряда (ускорение старения XLPE); AC приводит к термическому повреждению/карбонизации в точках пробоя.
• Измерение утечки: DC утечка в µA отражает влажность и деградацию; AC утечка в mA требует совмещения с tan δ для интерпретации.

Области применения

• Испытание кабелей: DC‑испытания на выдерживаемое напряжение и измерение тока утечки для XLPE кабелей (среднее/низкое напряжение).
• Испытание изоляторов и вводов: обнаружение поверхностных утечек для оценки влаги или загрязнения.
• Испытание ZnO разрядников: подача эталонного DC напряжения (напр., U1mA) для оценки старения нелинейного резистора.
• НИОКР и производство: заводские испытания высоковольтных конденсаторов, HV‑двигателей, трансформаторов и сопутствующих компонентов.

FAQ

• Q: Какие типичные риски при проведении тестов? A: Риск поражения электрическим током высокой напряжения, пробой изоляции, пожар и отказ оборудования; строго соблюдайте правила безопасности.
• Q: Как пульсации влияют на тесты? A: Более высокий уровень пульсаций увеличивает колебания выхода и может привести к неточным результатам при прецизионных испытаниях.
• Q: Как выбрать DC‑генератор для испытания кабеля? A: Рассчитать требуемое испытательное напряжение и мощность по длине кабеля, сечению и уровню изоляции с запасом.
• Q: Можно ли использовать DC‑генератор для AC‑испытаний? A: Как правило нет; для AC‑испытаний используйте специализированный AC‑генератор высокого напряжения.
