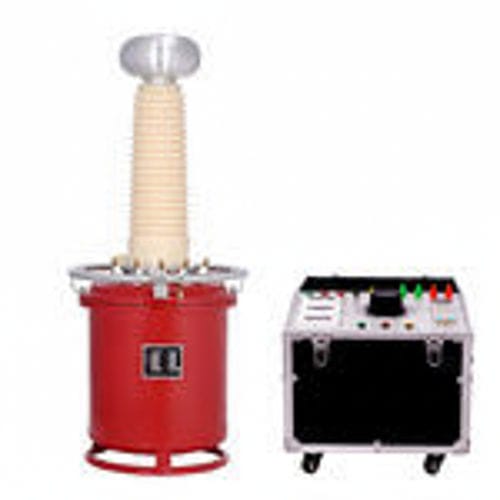

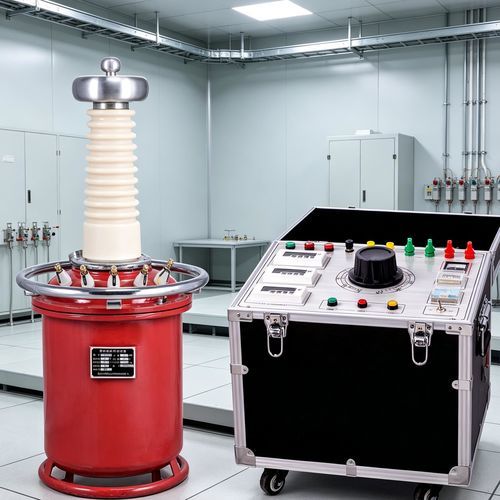

Диэлектрометр высокого напряжения YDQ 10kVA

DCAC

YDQ 10 kVA с цифровым дисплеем AC/DC — высоковольтный испытательный комплект представляет собой серию мощных приборов для точных испытаний диэлектрической прочности крупного электрооборудования в лабораториях, промышленности и на электросетях. Комбинация до 10 kVA выходной мощности, цифрового отображения и режимов AC/DC обеспечивает надёжную проверку высокого напряжения.

Технические параметры

• Класс напряжения: 10 kV – 300 kV
• Диапазон мощности: 1 – 500 kVA
• Импедансное напряжение: ≤ 8%
• Ток холостого хода: < 7%
• Типы продукта: AC, AC & DC, каскад AC, каскад AC/DC

Основные спецификации

• YDQ-1.5/50 — Мощность: 1.5 kVA; ВН: 50 kV; ВН ток: 30 mA; Вход: 200 V / 7.5 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-3/50 — Мощность: 3 kVA; ВН: 50 kV; ВН ток: 60 mA; Вход: 200 V / 15 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-5/50 — Мощность: 5 kVA; ВН: 50 kV; ВН ток: 100 mA; Вход: 200 V / 25 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-10/50 — Мощность: 10 kVA; ВН: 50 kV; ВН ток: 200 mA; Вход: 200 V / 50 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-20/50 — Мощность: 20 kVA; ВН: 50 kV; ВН ток: 400 mA; Вход: 200 V / 53 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-30/50 — Мощность: 30 kVA; ВН: 50 kV; ВН ток: 600 mA; Вход: 400 V / 79 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-50/50 — Мощность: 50 kVA; ВН: 50 kV; ВН ток: 1000 mA; Вход: 400 V / 12 A; Коэффициент: 500; Повышение температуры (30 мин): 10 ℃
• YDQ-5/100 — Мощность: 5 kVA; ВН: 100 kV; ВН ток: 50 mA; Вход: 200 V / 25 A; Коэффициент: 1000; Повышение температуры (30 мин): 10 ℃
• YDQ-10/100 — Мощность: 10 kVA; ВН: 100 kV; ВН ток: 100 mA; Вход: 200 V / 50 A; Коэффициент: 1000; Повышение температуры (30 мин): 10 ℃
• YDQ-20/100 — Мощность: 20 kVA; ВН: 100 kV; ВН ток: 200 mA; Вход: 200 V / 53 A; Коэффициент: 1000; Повышение температуры (30 мин): 10 ℃
• YDQ-30/100 — Мощность: 30 kVA; ВН: 100 kV; ВН ток: 300 mA; Вход: 300 V / 79 A; Коэффициент: 1000; Повышение температуры (30 мин): 10 ℃
• YDQ-50/100 — Мощность: 50 kVA; ВН: 100 kV; ВН ток: 500 mA; Вход: 500 V / 132 A; Коэффициент: 1000; Повышение температуры (30 мин): 10 ℃
• YDQ-100/150 — Мощность: 100 kVA; ВН: 150 kV; ВН ток: 150 mA; Вход: 667 V / 263 A; Коэффициент: 1500; Повышение температуры (30 мин): 10 ℃
• YDQ-50/150 — Мощность: 50 kVA; ВН: 150 kV; ВН ток: 150 mA; Вход: 333 V / 132 A; Коэффициент: 1500; Повышение температуры (30 мин): 10 ℃
• YDQ-30/150 — Мощность: 30 kVA; ВН: 150 kV; ВН ток: 150 mA; Вход: 200 V / 80 A; Коэффициент: 1500; Повышение температуры (30 мин): 10 ℃
• YDQ-50/150 — Мощность: 50 kVA; ВН: 150 kV; ВН ток: 333 mA; Вход: 500 V / 132 A; Коэффициент: 1500; Повышение температуры (30 мин): 10 ℃
• YDQ-100/150 — Мощность: 100 kVA; ВН: 150 kV; ВН ток: 667 mA; Вход: 667 V / 263 A; Коэффициент: 1500; Повышение температуры (30 мин): 10 ℃
• YDQ-50/200 — Мощность: 50 kVA; ВН: 200 kV; ВН ток: 200 mA; Вход: 250 V / 132 A; Коэффициент: 2000; Повышение температуры (30 мин): 10 ℃
• YDQ-100/200 — Мощность: 100 kVA; ВН: 200 kV; ВН ток: 500 mA; Вход: 500 V / 263 A; Коэффициент: 2000; Повышение температуры (30 мин): 10 ℃
• YDQ-150/200 — Мощность: 150 kVA; ВН: 200 kV; ВН ток: 750 mA; Вход: 750 V / 395 A; Коэффициент: 2000; Повышение температуры (30 мин): 10 ℃
• YDQ-200/200 — Мощность: 200 kVA; ВН: 200 kV; ВН ток: 1000 mA; Вход: 1000 V / 526 A; Коэффициент: 2000; Повышение температуры (30 мин): 10 ℃
• YDQ-300/200 — Мощность: 300 kVA; ВН: 200 kV; ВН ток: 1500 mA; Вход: 1500 V / 790 A; Коэффициент: 2000; Повышение температуры (30 мин): 10 ℃
• YDQ-50/300 — Мощность: 50 kVA; ВН: 300 kV; ВН ток: 170 mA; Вход: 400 V / 132 A; Коэффициент: 3000; Повышение температуры (30 мин): 10 ℃
• YDQ-100/300 — Мощность: 100 kVA; ВН: 300 kV; ВН ток: 333 mA; Вход: 400 V / 263 A; Коэффициент: 3000; Повышение температуры (30 мин): 10 ℃

Особенности

• Компактные размеры и малый вес для удобства транспортировки и установки на месте.
• Сухая конструкция: без масла, чистая и не требующая обслуживания.
• Устойчив к неблагоприятным климатическим условиям; подходит для полевых испытаний.
• Диэлектрическая прочность выше, чем у масляных типов; минимальная корона.

Применение / Наименования

• Комплект для испытаний высокого напряжения
• Испытательный трансформатор
• Hipot тестовый комплект

Характеристики / Технические данные (кратко)

• Серия: YDQ (несколько вариантов по kVA и kV)
• Назначение: испытание диэлектрической прочности крупного электрооборудования в лабораториях, промышленности и электросетях
• Типичный диапазон HV: 10 kV – 300 kV
• Варианты мощности: 1 kVA – 300 kVA (в зависимости от модели)
• Режимы работы: AC, DC, каскад AC, каскад AC/DC
• Доступные материалы: руководство пользователя (PDF), протокол калибровки (PDF), демонстрационные видео
