Панель управления мощности

с TFT-экраномкомпактнаяцифровая

Краткое описание
Полностью автоматизированный шкаф управления трансформатором предназначен для проведения испытаний на рабочую частоту в соответствии с GB/T16927.1-2001. В одном компактном переносном корпусе интегрированы плата управления и регулятор напряжения для повторяемых испытаний в цеху и на объекте.

Технические параметры

• Мощность: 3 kVA
• Входное напряжение: 0–220 V
• Коэффициент трансформации: 500:1 (настраивается под повышающий трансформатор)
• Выходное напряжение: 0–250 V
• Измеряемое (инструментальное) напряжение: 0–100 V
• Погрешность измерения напряжения: 1,0 % FS ±3 цифры
• Погрешность измерения тока: 1,0 % FS ±3 цифры
• Диапазон таймера: 0–9999 s (поддержка режима длительной работы)
• Питание: AC 220 V ±10 %, 50 Hz ±2 Hz
• Рабочая среда: 0–50 °C; относительная влажность ≤85 % RH

Особенности продукта

• 7" высокоразрешающий LCD отображает в реальном времени напряжение, ток, время, состояние системы и подсказки.
• Локализованный интерфейс для удобной работы на месте.
• Тактильные кнопки обеспечивают надежную настройку и управление.
• Цифровая калибровка вместо потенциометров обеспечивает воспроизводимые полевые настройки (защищено паролем).
• Программируемые коэффициенты трансформатора теста (настройка кнопками) позволяют выполнять тесты при разных напряжениях на одной консоли.
• Пошаговый рабочий процесс с подсказками обеспечивает интуитивную работу без инструкции.
• Режим авто‑тайминга: автоматическое старт/стоп при достижении целевого напряжения, отображение результата и авто‑сброс.
• Ручной режим таймера: запуск временных замеров оператором с авто‑сбросом по завершении испытания.
• Ручное нарастание напряжения (кнопочное управление) с автоматическим обнаружением пределов и защитой от перенапряжения; скорость нарастания настраивается (по умолчанию 1 kV/s).
• Гибридное аппаратно‑программное подавление помех для промышленной устойчивости и иммунитета к EMI.

Дополнительные характеристики и безопасность

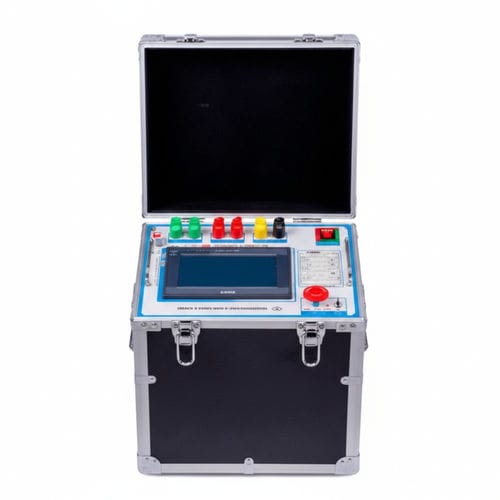

• Название модели: GY Control Cabinet (Automatic)
• Интерфейс: 7" LCD + тактильные кнопки (поддержка сенсорного экрана в зависимости от варианта)
• Защита: параметры защищены паролем, защита от перенапряжения, автоматическое обнаружение пределов

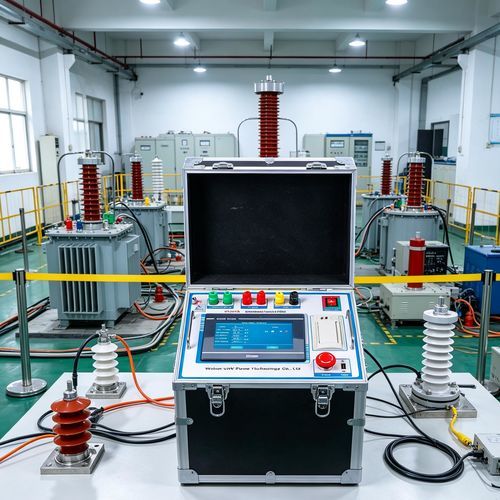

• Механика: компактный переносной корпус, пригодный для цеха и выездных работ
• Соответствие: разработан для испытаний в соответствии с GB/T16927.1-2001
