Пробойная установка высокого напряжения YDJ series

DCдля изоляционного маслаAC

Краткое описание

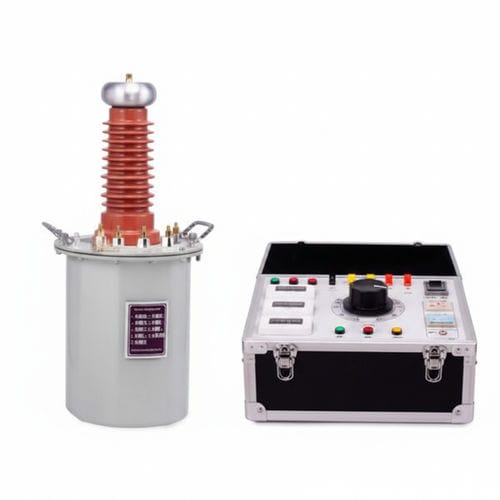

YDJ-5/50 — маслонаполненный AC/DC Hipot испытательный комплект мощностью 5 kVA с цифровым дисплеем и программируемым управлением. Сочетает технологию масляной изоляции высокого напряжения с цифровым управлением для проведения AC и DC испытаний на электрическую прочность средневольтного оборудования в промышленности, лабораториях и при обслуживании на месте.

Характеристики продукта

• Конструкция с масляным высоковольтным трансформатором для стабильной генерации высокого напряжения.
• Двойной режим AC/DC Hipot с точным цифровым дисплеем и программируемыми последовательностями испытаний.
• Компактное коронное кольцо и конструкция изоляции для минимизации частичных разрядов.
• Несколько вариантов входного напряжения и моделей для соответствия сетевым условиям и требованиям испытаний.

Технические параметры (таблица)
specifications and models | capacity (kVA) | High Voltage (kV) | high-tension current (mA) | input voltage (V) , input current (A) | ratio of transformation | temperature rise ℃ (30 minutes)
ЯДЖ-3/50 | 3 kVA | 50 kV | 60 mA | 200 V , 15 A | 500 | 10
ЯДЖ-5/50 | 5 kVA | 50 kV | 100 mA | 200 V , 25 A | 500 | 10
ЯДЖ-10/50 | 10 kVA | 50 kV | 200 mA | 200 V , 50 A | 500 | 10
ЯДЖ-20/50 | 20 kVA | 50 kV | 400 mA | 200 V , 50 A | 500 | 10
ЯДЖ-30/50 | 30 kVA | 50 kV | 600 mA | 200 V , 50 A | 500 | 10
ЯДЖ-50/50 | 50 kVA | 50 kV | 1000 mA | 200 V , 125 A | 500 | 10
ЯДЖ-5/100 | 5 kVA | 100 kV | 50 mA | 200 V , 25 A | 1000 | 10
ЯДЖ-10/100 | 10 kVA | 100 kV | 100 mA | 200 V , 25 A | 1000 | 10
YDJ-10/25 | 10 kVA | 25 kV | 400 mA | 200 V , 25 A | 1000 | 10
ЯДЖ-20/100 | 20 kVA | 100 kV | 200 mA | 200 V , 50 A | 1000 | 10
ЯДЖ-30/100 | 30 kVA | 100 kV | 300 mA | 200 V , 75 A | 1000 | 10
ЯДЖ-50/100 | 50 kVA | 100 kV | 500 mA | 200 V , 125 A | 1000 | 10
YDJ-15/150 | 15 kVA | 150 kV | 100 mA | 400 V , 37.5 A | 1000 | 10
ЯДЖ-20/150 | 20 kVA | 150 kV | 133 mA | 400 V , 50 A | 1000 | 10
ЯДЖ-30/150 | 30 kVA | 150 kV | 200 mA | 400 V , 75 A | 1000 | 10
ЯДЖ-50/150 | 50 kVA | 150 kV | 333 mA | 400 V , 125 A | 1000 | 10
ЯДЖ-100/150 | 100 kVA | 150 kV | 667 mA | 400 V , 250 A | 1000 | 10
ЯДЖ-50/200 | 50 kVA | 200 kV | 250 mA | 400 V , 125 A | 1000 | 10
ЯДЖ-100/200 | 100 kVA | 200 kV | 500 mA | 400 V , 250 A | 1000 | 10
ЯДЖ-150/200 | 150 kVA | 200 kV | 750 mA | 400 V , 375 A | 1000 | 10
ЯДЖ-200/200 | 200 kVA | 200 kV | 1000 mA | 400 V , 500 A | 1000 | 10
ЯДЖ-300/200 | 300 kVA | 200 kV | 1500 mA | 400 V , 750 A | 1000 | 10
ЯДЖ-50/300 | 50 kVA | 300 kV | 170 mA | 400 V , 125 A | 1000 | 10
ЯДЖ-100/300 | 100 kVA | 300 kV | 333 mA | 400 V , 250 A | 1000 | 10
ЯДЖ-150/300 | 150 kVA | 300 kV | 500 mA | 400 V , 375 A | 1000 | 10
ЯДЖ-200/300 | 200 kVA | 300 kV | 667 mA | 400 V , 500 A | 1000 | 10
ЯДЖ-300/300 | 300 kVA | 300 kV | 3000 mA | 400 V , 750 A | 1000 | 10

Области применения

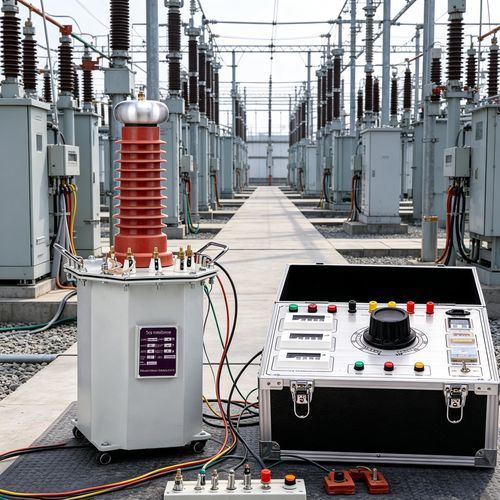

• Электросети: электростанции, подстанции, передающие и распределительные системы.
• Производители электрического оборудования и сборочные линии.
• Монтажные, пуско-наладочные и инжиниринговые компании.
• Подразделения по техническому обслуживанию и ремонту, независимые испытательные лаборатории и научно-исследовательские учреждения.
• Отрасли новой энергетики, железнодорожный транспорт и крупные промышленные предприятия.

Часто задаваемые вопросы

• Для чего используется маслонаполненный испытательный трансформатор? — Для подачи AC высокого напряжения при испытаниях на прочность изоляции трансформаторов, кабелей, коммутационного оборудования, изоляторов и выключателей.
• Сложна ли эксплуатация? — Нет. В сочетании с пультом управления или автоматической системой управление простое и усваивается после базового обучения.
• Почему стоит выбрать этот продукт/производителя? — Доступны различные модели и конфигурации, программируемое цифровое управление, OEM/ODM опции и сертифицированное производство.

Технические спецификации

• Brand: UHV Power (Wuhan UHV Power Technology Co., Ltd.)
• Серия: YDJ (маслонаполненный, цифровой дисплей)
• Пример модели: ЯДЖ-5/50 — 5 kVA, 50 kV
• Функция: AC/DC испытания диэлектрической прочности (Hipot)
• Управление: цифровой дисплей и программируемые последовательности испытаний
• Назначение: испытания оборудования средней и высокой напряженности в промышленных и лабораторных условиях
