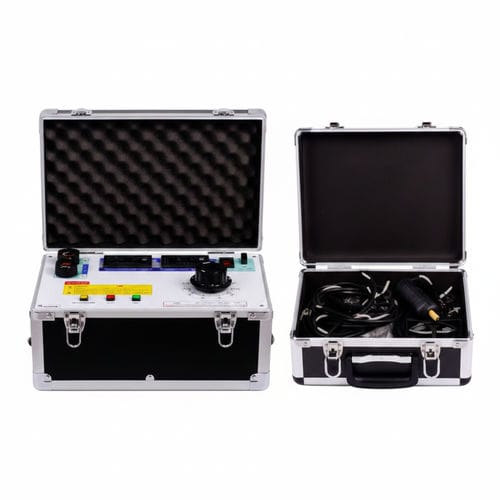

Испытательное устройство первичным впрыском DDG-1000A

токакороткого замыканияавтоматическое

DDG-1000A — комплект для инжекции первичного тока, предназначенный для генерации больших токов и применения при испытаниях безопасности, калибровке CT, испытаниях на нагрев и лабораторных исследованиях в энергетике.

Обзор продукта

• Тип устройства: инжектор первичного тока / генератор большого тока (усилитель тока / источник тока).
• Назначение: моделирование и подача экстремальных токовых условий (короткое замыкание, повышение температуры) для испытаний, калибровки и исследований.
• Типичные возможности: выходные токи в зависимости от модели от 500 А до 10 000 А; пример DDG-1000: 1000 А, 6 кВА.

Ключевые особенности

• Два амперметра для контроля в широком диапазоне токов.
• Регулируемый автотрансформатор для точной настройки выходных параметров.
• Индикаторы состояния и кнопочное управление для простоты эксплуатации.
• Варианты конструкции: цельная или разъёмная (fission) для удобства транспортировки и перемещения.

Основные области применения

• Термические и динамические испытания автоматических выключателей, выключателей и контакторов.
• Калибровка и проверка коэффициента преобразования трансформаторов тока (CT).
• Испытания на повышение температуры шин, вводов и оконцовок кабелей.
• Настройка и проверка релейных защит.
• Научные исследования и лабораторные эксперименты, требующие источников высокого тока.

Модельный ряд и технические параметры (примеры)

• DDG-500: мощность 3 kVA; V1 = 220 V; A1 = 15 A; V2 = 6 V; A2 = 500 A; габариты 430×338×550 mm; масса 48 kg; конструкция: цельная.
• DDG-1000: мощность 6 kVA; V1 = 220 V; A1 = 27 A; V2 = 6 V; A2 = 1000 A; габариты 500×380×600 mm; масса 80 kg; конструкция: цельная.
• DDG-2500: мощность 15 kVA; V1 = 380 V; A1 = 39.5 A; V2 = 6 V; A2 = 2500 A; габариты 600×430×790 mm; масса 145 kg; конструкция: цельная.
• DDG-4000: мощность 24 kVA; V1 = 380 V; A1 = 63 A; V2 = 6 V; A2 = 4000 A; габариты 640×450×820 mm; масса 180 kg; конструкция: цельная / разъёмная.
• DDG-5000: мощность 30 kVA; V1 = 380 V; A1 = 79 A; V2 = 6 V; A2 = 5000 A; габариты 600×430×900 mm и 300×500×500 mm; масса 145 / 135 kg; конструкция: разъёмная.
• DDG-6000: мощность 36 kVA; V1 = 380 V; A1 = 95 A; V2 = 6 V; A2 = 6000 A; габариты 600×430×900 mm и 300×500×500 mm; масса 150 / 140 kg; конструкция: разъёмная.
• DDG-8000: мощность 48 kVA; V1 = 380 V; A1 = 126 A; V2 = 6 V; A2 = 8000 A; габариты 600×450×950 mm и 350×550×550 mm; масса 180 kg; конструкция: разъёмная.
• DDG-10000: мощность 60 kVA; V1 = 380 V; A1 = 158 A; V2 = 6 V; A2 = 10000 A; габариты 800×600×1100 mm и 380×550×600 mm; масса 200 kg; конструкция: разъёмная.

Характеристики / технические спецификации

• Назначение: генерация больших токов (current booster / current source) для испытаний и калибровки.
• Регулируемый автотрансформатор для плавной настройки выходных параметров.
• Два амперметра для мониторинга в разных диапазонах.
• Органы управления: индикаторы состояния и кнопочное управление.
• Доступные конструкции: цельные и разъёмные исполнения (для крупных мощностей предусмотрена разъёмная конструкция для транспортировки).
