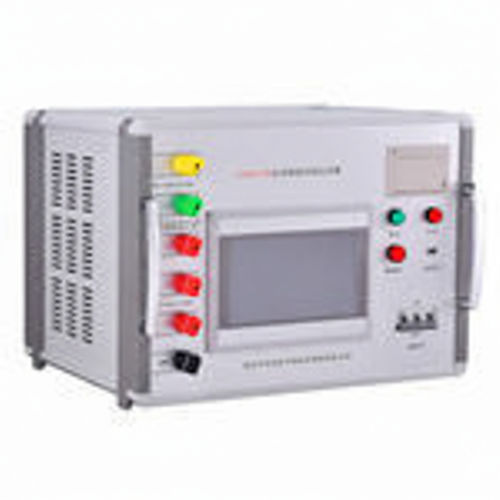

Тестер напряжения DBF series

частотадиэлектрической прочностидля электрического оборудования

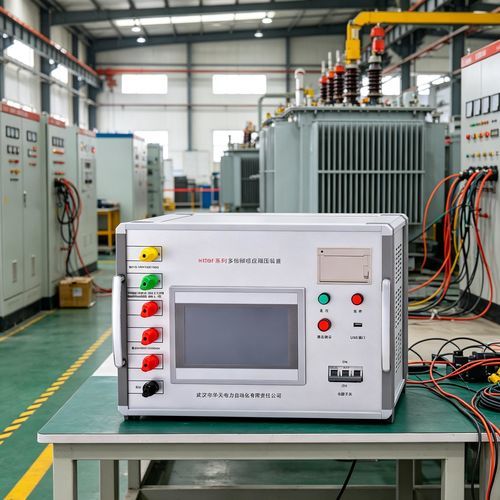

Многочастотный индукционный тестер выдерживаемого напряжения DBF предназначен для испытаний индукционной электрической прочности трансформаторов и взаимных индукторов. Прибор портативен, прост в эксплуатации и доступен в нескольких мощностных вариантах для работы на месте.

Особенности продукта

• Функции защиты: перенапряжение, перегрузка по току, запуск в нулевой позиции и защита от пробоя (flashover); пороги перенапряжения/перегрузки настраиваются пользователем, защита от пробоя защищает образец при пробое.
• Небольшой вес, удобен для полевых работ.
• Режимы автоматического и ручного управления для повышения скорости испытаний.
• Возможность сохранения данных и удалённой печати; цифровая идентификация испытаний для удобного поиска.
• Модульная платформа на базе DSP, обеспечивающая расширение функций и обновления ПО; удобный интерфейс человек–машина.

Обслуживание и ремонт

• Перед использованием: осмотреть прибор на предмет внешних повреждений; после включения проверить корректность отображения на ЖК‑экране и работу выходов; при длительном хранении проверить клеммы на предмет коррозии/старения и при необходимости очистить.
• После каждого испытания: очищать провода и клеммы, отключать питание и хранить прибор в сухом, чистом, проветриваемом помещении без агрессивных газов.

Транспортировка и хранение

• При транспортировке рекомендуется использовать деревянные упаковочные ящики и амортизаторы производителя для предотвращения повреждений; без деревянной упаковки штабелирование запрещено.
• При использовании фирменной упаковки максимальная высота штабелирования — два уровня; во время транспортировки и хранения панель должна быть обращена вверх.
• Хранить в помещении в сухих, пыле- и коррозионно‑стойких условиях; под прибором размещать влагозащитные материалы для предотвращения конденсата.

Технические характеристики

• Мощности: 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Входное напряжение: переменный ток, трехфазный, 380 V ± 10%
• Сетевой стандарт: 50 Hz / 60 Hz
• Выходное напряжение: 0–400 V (возможен подъём при установке повышающего трансформатора)
• Выходная частота: 50 Hz, 100 Hz, 150 Hz, 200 Hz; по заказу 20–300 Hz
• Разрешение по напряжению: 0,01 V
• Разрешение по току: 0,1 A
• Точность по напряжению: ±1%
• Точность по току: ±1%
• Искажение формы сигнала: <3%
• Габариты (прибл. Д × Ш × В): 500–700 mm × 350–500 mm × 360–630 mm
• Масса: 21 kg – 75 kg
