Пробойная установка высокого напряжения SBF

ACэлектрического соответствиямноготочечная

Введение

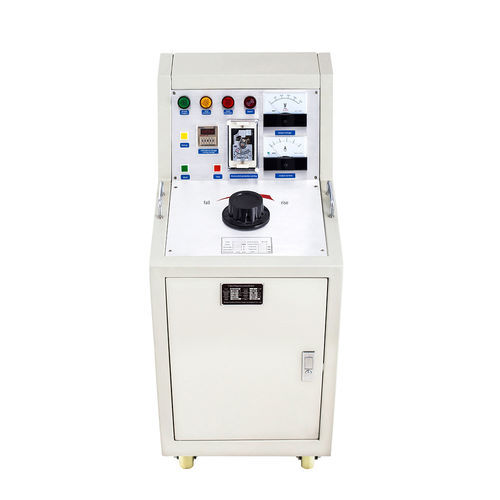

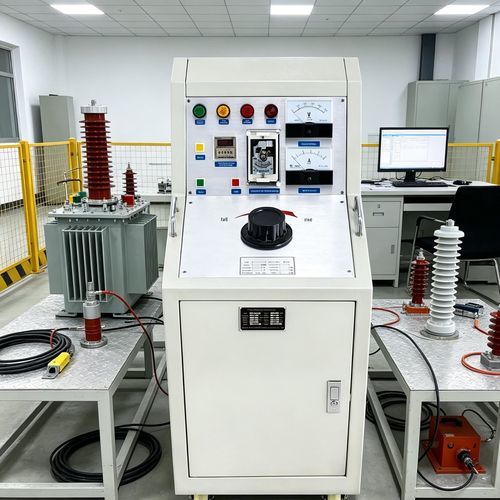

SBF Трёхчастотный индукционный высоковольтный испытательный стенд (испытатель выдерживаемого напряжения / генератор высокого напряжения) — трансформаторного типа специализированное устройство для индукционных испытаний трансформаторов напряжения, испытаний с расщеплением фазы на силовых трансформаторах и индукционных испытаний обмоток двигателей и малых трансформаторов. Устройство выполнено по трехъядерной пятиколонной магнитной схеме: сердечник работает выше уровня насыщения для формирования требуемых индукционных характеристик. Разработка выполнена с опорой на GB311‑61 и соответствующие коды профилактических испытаний электрического оборудования. Также может использоваться как кратковременный источник питания 150 Гц для испытательных схем.

Применение

• Индукционные испытания на выдерживаемое напряжение с удвоением частоты для трансформаторов напряжения (обычно для каскадных испытаний 35–220 кВ).
• Испытания с расщеплением фазы и удвоением частоты для силовых трансформаторов.
• Индукционные испытания для других изделий с индукционными катушками, а также индукционные испытания обмоток двигателей и малых трансформаторов.

Технические параметры

• Входное напряжение: трёхфазное 380 В, 50 Гц.
• Выходное напряжение (однофазное, 150 Гц): 300 В / 500 В / 800 В / 1000 В (для более высокого напряжения требуется внешний повышающий трансформатор).
• Выходная мощность: 20% от номинальной мощности изделия (для кратковременного использования).
• Гармонические искажения: <5%–8%.
• Допустимое время работы на холостом ходу: ≤5 минут.
• Типичная продолжительность испытания при номинальном напряжении: 40 секунд.

Ключевые особенности

• Трёхъядерная пятиколонная конструкция: сердечник работает выше насыщения для реализации индукционной функции при испытаниях с удвоением частоты.
• Возможность оценки прочности изоляции первичной и вторичной обмоток и проведения индукционных испытаний обмоток двигателей и малых трансформаторов.
• Может выступать как кратковременный источник питания 150 Гц для конкретных испытательных задач.

Стандарты и технические спецификации

• Референсные стандарты: GB311‑61 и соответствующие коды профилактических испытаний электрического оборудования.
• Модель/серия: SBF.
• Производитель: Wuhan UHV.
• Назначение: AC индукционные испытания для каскадных трансформаторов напряжения 35–220 кВ; индукционные испытания обмоток двигателей и малых трансформаторов; кратковременное 150 Гц питание для испытаний.
• Вход: 3×380 В, 50 Гц.
• Выходы: 300/500/800/1000 В однофазные @150 Гц (внешний повышающий трансформатор при необходимости).
• Выходная мощность: 20% от номинала.
• Гармоники: <5%–8%.
• Ограничение работы без нагрузки: ≤5 минут; продолжительность испытания при номинальном напряжении: обычно 40 секунд.
