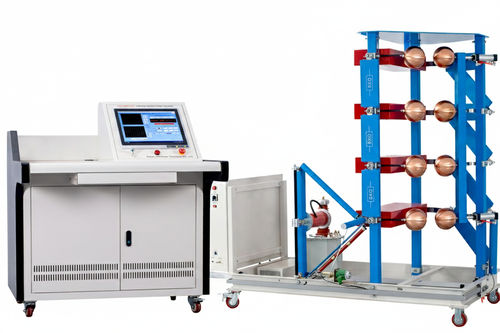

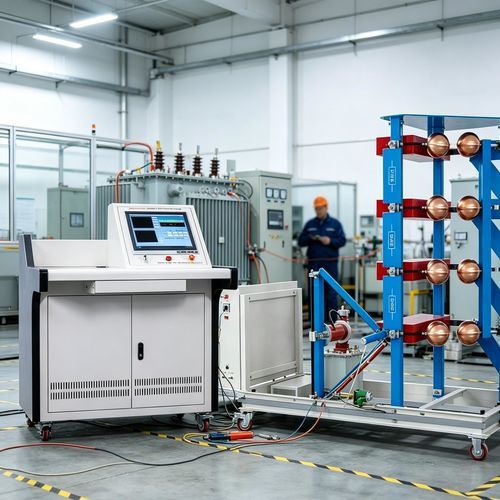

Пробойная установка высокого напряжения UHV Lightning Impulse Voltage Generator

переносная

Краткое описание
Система испытаний импульсного напряжения UHV(V) представляет собой полноценное решение для воспроизведения высокоамплитудных переходных перенапряжений в лаборатории и на объекте. Поддерживает испытания полной волной, усечённой волной и коммутационные импульсы; применяется для КРУЭ (GIS), изоляторов, трансформаторов, вводов, высоковольтного оборудования, автоматических выключателей, выключателей нагрузки и шкафов кольцевой сети.

Технические преимущества

• Низкоиндуктивная схема с резистивной фильтрацией для сохранения стандартных импульсных форм при больших емкостных нагрузках.
• Высокая эффективность использования напряжения: коэффициент использования грозового импульса ≥85%, коэффициент использования коммутационного импульса >80%.
• Функции, ориентированные на оператора: простая настройка формы волны, интуитивное управление, программируемые последовательности и надёжная синхронизация.
• Современное управление зарядкой: автоматическая зарядка постоянным током с высоким уровнем автоматизации и хорошей помехозащищённостью.

Параметры продукта
Зарядное напряжение — Диапазон установки: 0~800 кВ
Рабочий диапазон: 10.0~800.0 кВ
Погрешность установки: ≤±1%
Степень нестабильности: ≤±1%
Разрешение установки: 0,1 кВ
Время зарядки — Диапазон установки: 30~180 с
Разрешение времени зарядки: 1 с
Задержка тревоги: 2 с
Число импульсов — Диапазон: 1~999
Настройки защиты — Защита от перегрузки по току/перенапряжения: настраиваемая; Динамическая защита заряда: опционально

Типовая конфигурация

• Корпус генератора грозового импульсного напряжения: основное устройство, генерирующее высоковольтные импульсные волны.
• Ёмкостный делитель низкого демпфирования: высокоточное измерение импульсного напряжения (например, до 1,0%).
• Полностью автоматическая компьютерная система управления: автоматизация последовательностей испытаний и запись данных.
• Полностью автоматическая цифровая система измерения и анализа: обработка измерений и формирование детализированных отчётов испытаний.
• Резисторы для корректировки формы волны и аксессуары: настройка параметров импульса под требования испытаний.
• Автоматическое выпрямительное зарядное устройство: обеспечивает стабильную зарядку конденсаторов.

Ключевые области применения

• Типовые и заводские испытания высоковольтного оборудования (трансформаторы, КРУЭ, вводы) в соответствии с национальными стандартами.
• Научно-исследовательские и испытательные институты, независимые лаборатории и вузы для исследований изоляционных материалов и верификации оборудования.
• Пуско-наладочные и выборочные проверки оборудования в проектах передачи и подстанций для оценки долговременной надёжности.
• Испытания ограничителей перенапряжений (например, разрядников) в условиях импульсного напряжения.

Часто задаваемые вопросы

• Q1: Как действовать при несоответствии результатов испытаний?
  A1: Проверить проводку и устранить помехи, затем повторно измерить. Если проблема сохраняется, передать на проверку оборудования.
• Q2: Можно ли тестировать GIS-оборудование?
  A2: Подтвердить совместимость интерфейсов и диапазонов; иногда требуются специальные адаптеры.
• Q3: Нужно ли разряжать после испытаний?
  A3: Да. Перед снятием подключений испытанное оборудование должно быть полностью разряжено разрядным стержнем.
• Q4: Можно ли использовать рядом с токоведущим оборудованием?
  A4: Нет. Подключать только после подтверждения полного обесточивания, проверки и заземления испытуемого оборудования.
• Q5: Какова продолжительность работы от батареи?
  A5: При полной зарядке примерно 4–6 часов непрерывной работы; рекомендуется иметь запасные батареи или внешний адаптер питания.
• Q6: Влияет ли температура на результаты измерений?
  A6: Влияет. Рекомендуемый диапазон окружающей температуры 5 ℃–40 ℃; при крайних температурах возможны отклонения.

Характеристики / технические спецификации

• Диапазон зарядного напряжения: 0~800 кВ; рабочий диапазон: 10.0~800.0 кВ; разрешение 0,1 кВ.
• Погрешность установки: ≤±1%; степень нестабильности: ≤±1%.
• Время зарядки: 30~180 с; разрешение 1 с; задержка тревоги 2 с.
• Количество импульсов: 1~999 (настраиваемое).
• Настройки защиты: настраиваемая защита от перегрузки по току и перенапряжения; динамическая защита заряда опциональна.
• Конструкция: низкоиндуктивная схема, резистивная фильтрация, управление зарядкой постоянным током и высокий уровень автоматизации.
