Диэлектрометр высокого напряжения YDJ

DCAC

Введение в продукт

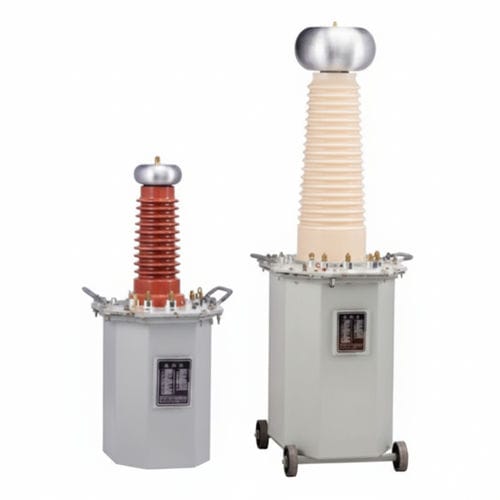

Серия YDJ 50–300 кВ включает блок управления и масляный испытательный трансформатор. Предназначена для испытаний на выдерживаемое напряжение при частоте сети (AC и DC, Hipot) для кабелей, электрических компонентов и изоляционных материалов; возможна поставка на более высокие уровни kV или kVA по запросу. Конструкция предусматривает компактное коронное кольцо, минимизацию частичных разрядов и масляное охлаждение для тепловой стабильности.

Параметры продукта
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
ЯДЖ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
ЯДЖ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
ЯДЖ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
ЯДЖ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
ЯДЖ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
ЯДЖ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
ЯДЖ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
ЯДЖ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
ЯДЖ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
ЯДЖ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
ЯДЖ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
ЯДЖ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
ЯДЖ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
ЯДЖ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
ЯДЖ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
ЯДЖ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
ЯДЖ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
ЯДЖ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
ЯДЖ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
ЯДЖ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
ЯДЖ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
ЯДЖ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
ЯДЖ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
ЯДЖ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
ЯДЖ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
ЯДЖ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Визуальное сравнение (резюме)
Параметр сравнения | Масляный испытательный трансформатор | Сухой тип (эпоксид) | Надувной SF6 трансформатор | Устройство последовательной резонансной проверки
Изоляционная среда | Трансформаторное масло (минеральное) | Эпоксидная смола | Газ SF6 | Сухой / реактор комбинированный
Максимальное напряжение | Очень высокое | Ниже (≤35 кВ) | Высокое (до ~300 кВ) | Зависит от резонанса
Объем и масса | Крупнее и тяжелее | Легкий компактный | Умеренно тяжелый | Очень легкий
Охлаждение | Отличное (циркуляция масла) | Ограничено | Умеренное | Ограничено
Пожароопасность | Присутствует (масло горюче) | Низкая | Низкая (продукты разложения токсичны) | Низкая
Стоимость обслуживания | Выше (фильтрация и анализ масла) | Очень низкая | Выше (контроль газа) | Средняя

Преимущества

• Эффективное охлаждение и высокая теплопроводность масла.
• Высокая диэлектрическая прочность масла снижает риск электрических пробоев и частичных разрядов.
• Долговечность при надлежащем обслуживании.
• Высокая способность выдерживать значительные электрические нагрузки.

Основные области применения

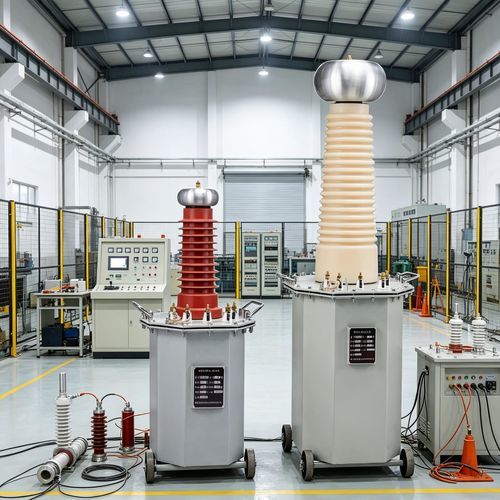

• Испытания энергетических систем: трансформаторы, комплектные устройства и распределительное оборудование.
• Научно-исследовательские и лабораторные испытания.
• Испытания изоляции кабелей и материалов.
• Промышленная автоматизация: отладка и тестирование электрического оборудования.
• Проверка электрической безопасности и соответствие стандартам.
• Обучение и практические занятия в области электроэнергетики.

Характеристики / технические спецификации

• Серия: YDJ (масляные испытательные трансформаторы для AC/DC Hipot).
• Диапазон напряжений: типично 25–300 kV (в зависимости от модели).
• Диапазон мощностей: 3–300 kVA (в зависимости от модели).
• Выход: AC и DC испытания на выдерживаемое напряжение при сетевой частоте.
• Охлаждение: циркуляция масла.
• Типичное низкое входное напряжение: 200 V или 400 V в зависимости от модели.
• Температурный подъем: типично 10 ℃ за 30 минут для многих моделей (см. таблицу).
