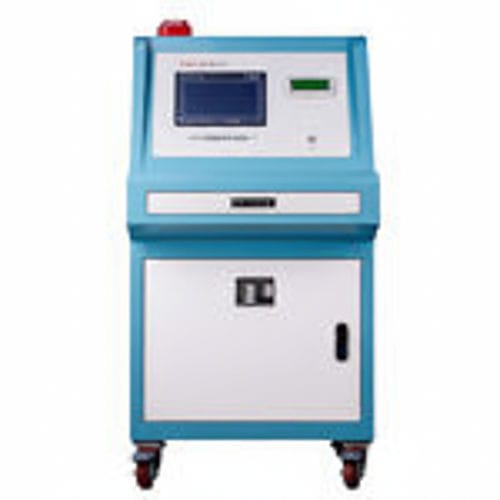

Шкаф для управления TC-15KVA

моноблок

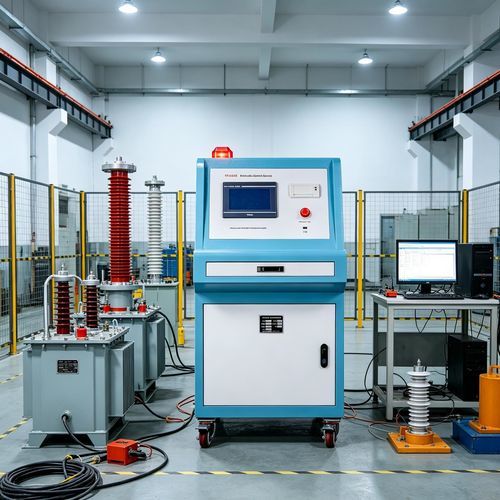

Автоматическая консоль управления GY для испытаний выдерживаемого напряжения в сетевой частоте — полностью автоматизированная панель для проведения испытаний на выдерживаемое напряжение (диэлектрических испытаний) электрических изделий, компонентов и изоляционных материалов с целью оценки целостности изоляции и устойчивости к перенапряжениям. Предназначена для производственных линий, ОТК и лабораторий; обеспечивает сенсорное управление, активный мониторинг безопасности, звуковые/световые сигналы тревоги, встроенную печать и экспорт на USB, а также аппаратно-программную защиту от помех для стабильной работы.

Ключевые особенности

• 7" высокоразрешающий сенсорный интерфейс с ярким 800×480 полноцветным PLC-дисплеем, единый показ напряжения, тока, времени, статуса и подсказок.
• Сенсорное управление для прямого ввода параметров и контроля функций.
• ОС Windows XP с упрощённым интерфейсом для типовых сценариев испытаний.
• Цифровая калибровка с защитой паролем вместо аналоговых потенциометров для точной настройки в полевых условиях.
• Программируемая установка коэффициента трансформации VT с паролем; поддержка нескольких трансформаторов через одну консоль.
• Пошаговый рабочий процесс и подсказки состояния, позволяющие работать без обращения к инструкции.
• Активный мониторинг безопасности: отображение «Test-in-Progress» в реальном времени и постоянные оповещения для оператора.
• Аварийная сигнализация звуковая/световая при отклонениях в ходе испытаний.
• Авто‑тайминг и возврат в ноль (режим STOPWATCH): автоматическая засечка времени при достижении целевого напряжения → отображение результатов → автo‑обнуление.
• Ручная наработка напряжения с поэтапной регулировкой кнопками, с автообнаружением пределов и защитой от перенапряжения.
• Интеллектуальное управление нарастанием: автоматическое снижение скорости нарастания при достижении 90% целевого напряжения для обеспечения точности.
• Регулируемая скорость нарастания для оптимального согласования с трансформатором.
• Анти-помеховой дизайн: подавление шумов аппаратными и программными средствами для работы в условиях EMI.
• Интегрированная печать для немедленного вывода данных испытания, даты и параметров; экспорт данных на USB для долговременного архива.

Типичные области применения

• Производственные испытания и конечный контроль (end-of-line).
• Входной контроль электрических компонентов и изоляционных материалов.
• Контроль качества и проверка соответствия стандартам безопасности продукта.
• Лабораторные испытания и НИОКР.

Технические характеристики

• Номинальная мощность: 10~300 kVA
• Low-tension current: 0～790 A
• VLDOTM: 0～250 V；0～430 V
• Instrument voltage: 0～100 V
• Точность измерения напряжения консоли: 0.5% FS ± 3 character
• Точность измерения тока консоли: 0.5% FS ± 3 character
• Точность измерения системы: 1.5% FS ± 3 character
• Диапазон времени испытания: 0～3 hours 59 minutes 59 seconds
• Сеть питания: AC 220 V ±10%；AC 380 V ±10%；50 Hz ±1 Hz
