Диэлектрометр высокого напряжения GTB

DCACпереносной

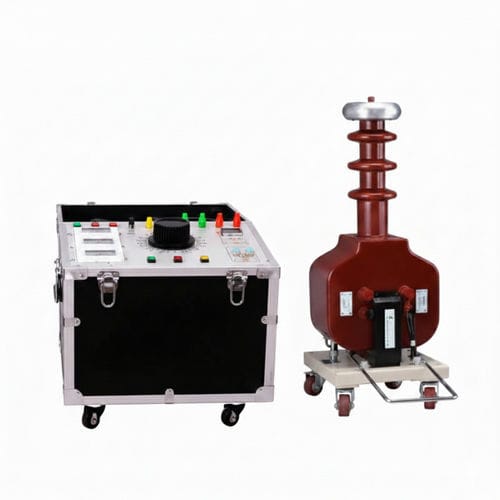

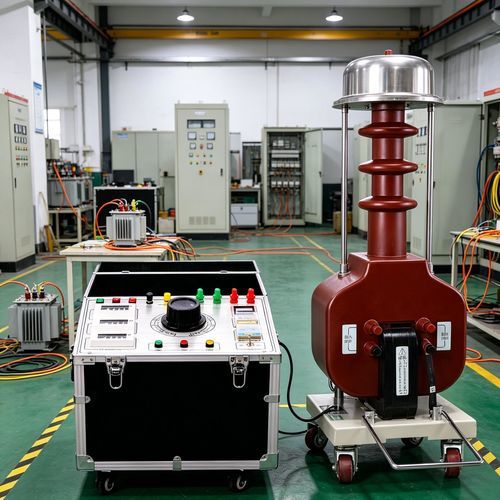

GTB Digital Display 10kVA Dry Type AC/DC Hipot Tester — высокомощный стенд для испытаний диэлектрической прочности с цифровым управлением и сухой изоляцией, обеспечивающий 10 kVA выходной мощности. Предназначен для испытаний трансформаторов, кабелей и других силовых устройств в высоковольтных лабораториях и промышленных условиях.

Описание и ключевые возможности

• Поддержка AC и DC гипот-испытаний для проверки диэлектрической прочности.
• Сухая (безмасляная) конструкция изоляции для снижения объема обслуживания и стабильной работы.
• Цифровой дисплей и точное управление параметрами выходного напряжения и тока.
• Применение: HV-лаборатории и промышленные испытательные стенды для трансформаторов, кабелей и компонентов высокого напряжения.

Технические параметры (из спецификации)

• Импедансное напряжение: ≤12%
• Форма выходного напряжения: синусоида
• Повышение температуры поверхности: <55 ℃
• Ток холостого хода: <4%

Модели и основные параметры (фрагменты таблиц)

• Примеры емкостей/конфигураций: 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (соответствуют сочетаниям kVA/kV и выходного тока).
• Варианты входного напряжения: 200 V или 400 V (в зависимости от модели).
• Типичные выходные напряжения в таблице: 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (по модели).
• Примеры выходных токов: 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (по модели).
• Указанные в таблице модели: XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (у каждой модели в спецификации указаны емкость, вход, выход и вес).

Условия эксплуатации (блок управления)

• Температура эксплуатации блока управления: 0 ～ 40 ℃
• Рабочая высота: < 2000 м
• Относительная влажность: < 85%

Характеристики / технические спецификации

• Номинальная мощность, приведенная на странице: 10 kVA (пример модели GTB Digital Display 10kVA).
• Тип: сухой (dry-type) AC/DC Hipot тестер с цифровым дисплеем.
• Отображение/управление: цифровой дисплей и точное ручное/консольное управление в зависимости от модели.
• Выход постоянного высокого напряжения (пример): до 430 kV в отдельных конфигурациях (зависит от модели).
• Примерный вес: варьируется в зависимости от модели (примеры в таблицах: 15 kg, 20 kg, 30 kg, 40 kg, 50 kg до ~160 kg).
• Форма выходной волны: синусоида.
• Импедансное напряжение: ≤12%.
• Ток холостого хода: <4%.
• Особенности конструкции: испытательный трансформатор высокого напряжения из отобранных материалов для стабильности, снижение короны и улучшенной изоляции; применение новых диэлектриков уменьшает размеры и массу (по данным спецификации).
